光伏發電到并網的全數據監控

客戶是主要為能源部門提供電氣設備的制造商，在太陽能光伏事業部，他們提供完整的光伏集成解決方案。他們有幾個測試臺來分析光伏系統，從太陽能電池板的直流輸出一直到光伏逆變器并網。 他們想在試驗臺上做許多分析，如光伏組件效率測試，光伏逆變器效率確定、諧波分析、能量產生、發電剖面、高低電壓穿越等，在不同的環境條件和不同的運行情況下。除了電壓和電流的數據采集，他們還想將視頻和紅外攝像機、溫度、濕度和壓力傳感器連接到測量設備上?？偣灿?130 多個傳感器連接到所有 5 個測試臺的不同測量設備。所有測試臺的所有信號的數據采集都可以與全采樣率完全同步。 他們需要計算不同線路的電力，如單相，三相，直流，以及測量過程中不同頻率的電力。此外， 他們還需要在測量過程中進行大量的數學運算(濾波、統計、相關、分類、算術函數和三角函 數)。

挑戰和要求

?所有測試臺的所有測量設備的同步 (5 個測試臺，超過 130 個傳感器)

?高采樣率

?整個測量鏈的高帶寬

?電壓，電流，溫度，濕度，壓力和視頻的同步數據采集

?不同頻率和線路的同步功率計算

光伏測量硬件：

德維創功率分析儀DEWE3-PA8或DEWE2-PA7

靜態采樣模塊CPAD2

光伏測量軟件:

OXYGEN軟件，可實現光伏從組件到并網全鏈路上電信號的采集，高低電壓穿越試驗的數據記錄，電能質量數據監控。

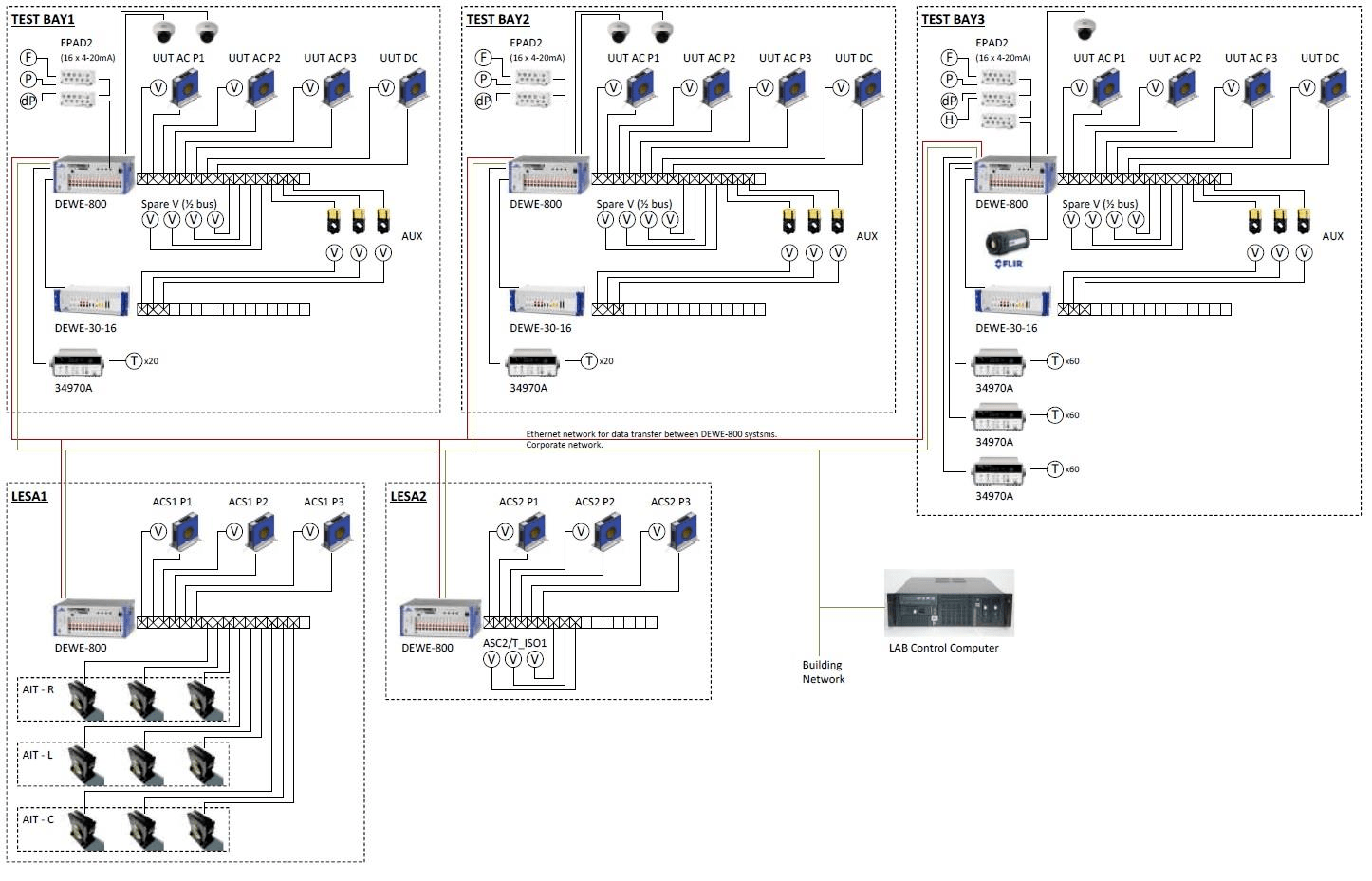

光伏測量系統概述
