德維創功率分析儀傳感器供電說明
發布時間：22-11-30 11:04瀏覽次數：102
德維創功率分析儀傳感器電源供電說明

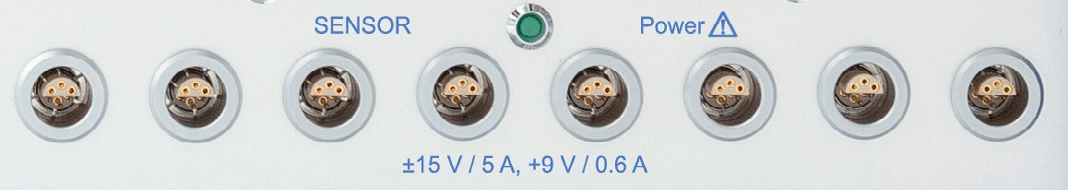

帶載能力：
| 輸出功率 (總和) | 150 W |
| 輸出電流+15VLine(單個/總和) | 1.5 A/5 A |
| 輸出電流-15VLine(單個/總和) | 1.5 A/5 A |
| 輸出電流+9VLine(單個/總和) | 0.6 A/0.6 A |
| 輸出電流(單個接頭) | 1.5 A |

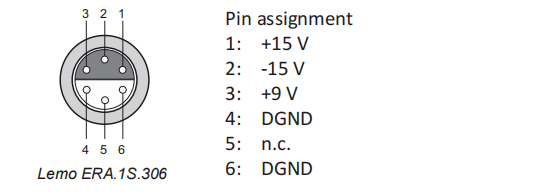

PIN腳定義：
兼容的互感器/傳感器（部分）
| PA-IT-60/65 | ±15 V |  |
| PA-IT-200/205 | ±15 V |  |
| PA-IT-400/405 | ±15 V |  |
| PA-IT-700 | ±15 V |  |
| PA-IT-1000 | ±15 V |  |
| PA-IN-1000-S | ±15 V |  |
| PA-IN-2000-S | ±15 V |  |
| PA-LF-X | ±15 V |  |
| SE-CUR-CLAMP-150-DC | ±15 V |  |
| SE-CUR-CLAMP-200-DC | ±15 V |  |
| SE-CUR-CLAMP-500-DC | ±15 V |  |
| SE-CUR-CLAMP-1000-DC | ±15 V |  |
| SE-CUR-LFR | +9 V |  |
PA-IT-1000和PA-IN-2000-S 的數量限制
由于最大總輸出電流為5A，根據所應用電力系統的并發系數，在極限情況下可以提供不超過4x PA-IT- 1000或PA-IN-2000-S。由于共現系數小于1，可以以標稱電流滿足（選擇）以下應用：
>4x1相直流電系統(4x PAIT1000或PAIN-2000-S傳感器）
>4x2相直流電系統(8x PAIT1000或PAIN-2000-S傳感器）
>2x3相交流系統+1x1相直流系統（7x PAIT1000或PAIN-2000-S傳感器）
>1x6相交流系統+1x1相直流系統(7x PAIT1000或PAIN-2000-S傳感器）
