德維創OXYGEN軟件測試界面

打開軟件以后如下圖的顯示界面出現在視野里 OXYGEN 軟件開始顯示數據信息，但是不會存儲數據

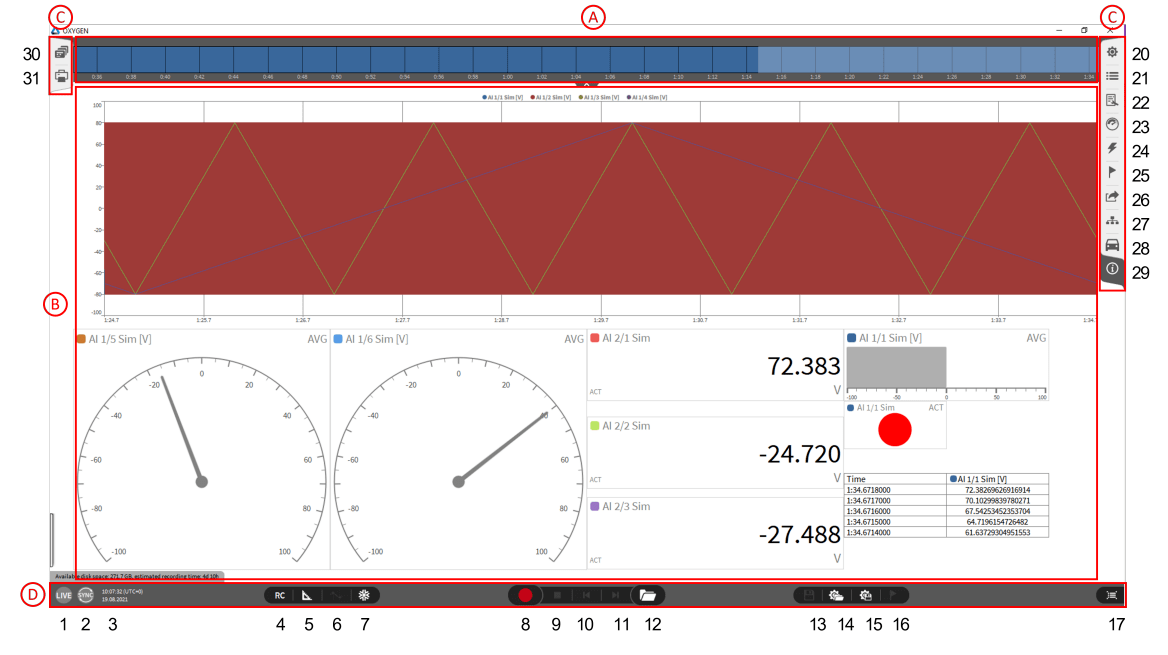

Fig. 3.1: 軟件概覽

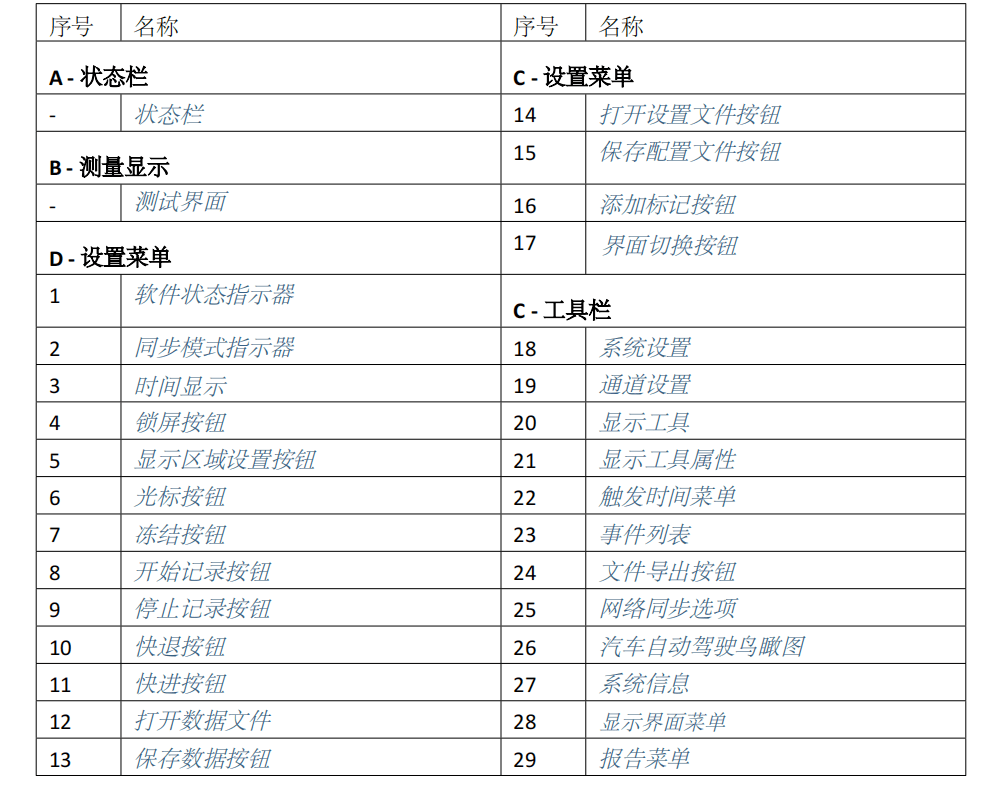

Table 3.1: 軟件概覽

3.1.1 狀態欄

Fig. 3.2: 狀態欄

狀態欄可以粗略地顯示測試數據波形. 顯示所選數據波形在時域上的大致趨勢. 在數據瀏覽和分 析期間, 橙色框部分所標識出的數據是下方顯示界面顯示工具上所顯數的據。 (請參考圖3.11). 使用者可以設置顯示的通道。 通過拖拽數據通道列表中的通道到狀態欄上可以實現狀態欄顯示 通道的切換 (請參考圖 3.2).

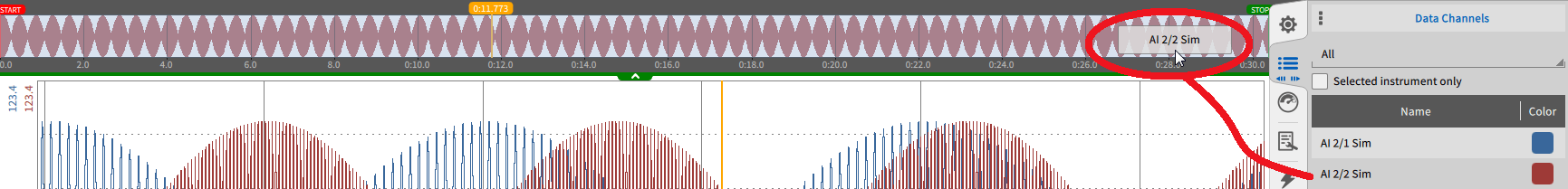

Fig. 3.3: 切換狀態欄顯示通道顯示所選通道時域上的趨勢

3.1.2 測試界面

系統默認的測試界面商會設置一些顯示工具用來顯示測試數據.

? 在測試界面添加顯示工具或者編輯測試界面, 請參考添加顯示工具和分配通道.

? 設置多個測試界面請參考顯示界面菜單.

3.1.3 設置菜單 包含多個功能性按鈕.

數據存儲按鈕 開始或者暫停記錄

停止記錄按鈕 終止正在記錄的數據 或數據瀏覽模式返回到測量模式.

快退按鈕 在數據瀏覽模式下可用; 點擊該按鈕數據回放會倒退到五秒前。

快進按鈕 在數據瀏覽模式下可用; 點擊該按鈕數據會向前快進五秒

打開數據文件按鈕 在數據文件夾里選擇需要分析的數據并且進入到數據瀏覽模式

數據存儲按鈕 在瀏覽模式下對發生變化的數據進行存儲,原始數據將會被覆蓋。 當然也可以通過"另存為"的功 能將處理完的數據存儲存儲為一個新的DMD文件

Fig. 3.4: 另存為新的DMD

打開設置文件按鈕 打開存儲好的配置文件詳情請參考 加載配置文件

保存配置文件 保存做好的配置文件詳情請參考保存配置文件

添加標記按鈕 在時域曲線上添加標記; 存儲和瀏覽狀態下皆可使用.

鎖屏按鈕 鎖定測試界面

測試界面設置按鈕 打開這個按鈕可以對測試界面的顯示工具添加刪除和放大縮小. 詳情請參考 添加現實工具和通 道分配

光標按鈕 激活測量光標; 詳情請參考 激活光標

凍結按鈕 凍結當前測試界面

狀態指示器 顯示目前軟件的工作模式. OXYGEN 軟件有三種不同的工作狀態: 實時顯示, 記錄 和回放. 軟件實 時狀態會實時顯示在狀態欄中 ( 參考① 圖Fig. 3.1). 下邊介紹了不同模式的屬性:

? 實時顯示: OXYGEN只是獲得和現實數據參數但是不會將數據存儲為文件. 當軟件打開測量 結束或者回放結束時就可以激活該動作

? 記錄模式: OXYGEN開始記錄數據并將數據保存成文件.狀態欄上的紅線標識此功能 OXYGEN自動將數據存成一個文件. 并不需要增添一個把獲取到的數據存儲成文件的指令. 改變存儲設置, 請參考 測量設置.

? 回放模式:該項功能是用來慧芳分析導出數據. 加載存儲文件將會激活改狀態. 狀態欄上的 綠線標識該狀態.

同步指示器 顯示當前軟件的同步狀態

時間顯示 顯示當前時間, 時間和日期; 可以通過拖拽顯示到測試界面上 f詳情請參考 文本工具

界面切換按鈕 快速切換到通道設置界面; 用于當前測試界面與通道設置界面的快速切換

3.1.4 工具欄

系統設置菜單 打開系統設置菜單; 詳情請參考 測量設置.

通道設置列表 打開數據通道設置列表; 詳情請參考 數據通道列表.

顯示工具列表 打開顯示工具列表詳情請參考 顯示工具和顯示工具屬性.

顯示工具屬性 打開選定顯示工具的屬性; 詳情請參考顯示工具和顯示工具屬性. 顯示工具屬性可以通過雙擊對 應的顯示工具打開

觸發事件列表 打開觸發事件列表; 詳情請參考觸發事件功能.

事件列表 打開存儲過程中發生的事件列表; 詳情請參考 事件列表功能.

數據導出選項 打開數據導出功能選項; 詳情請參考 導出設置功能.

OXYGEN-NET功能選項 打開OXYGEN-NET功能; 詳情請參考 OXYGEN-NET.

系統信息列表 打開后可以看到相關系統信息包含軟件激活碼和軟件版本等內容

顯示界面菜單 打開后可以看到所有顯示界面; 詳情請參考顯示界面功能 . 報告列表 打開可實現實時報告功能; 詳情請參考 報告功能
