在OXYGEN軟件中使用EPAD2

4.4.1 在DEWE和DEWE2系統OXYGEN軟件中使用EPAD2

DEWE系列和DEWE2系列機箱上有一個四針雷莫485接口用來連接EP AD(參考圖4.19).

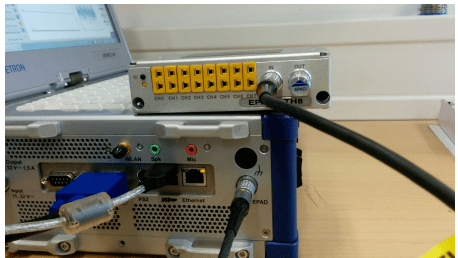

Fig. 4.19: EPAD模塊接口

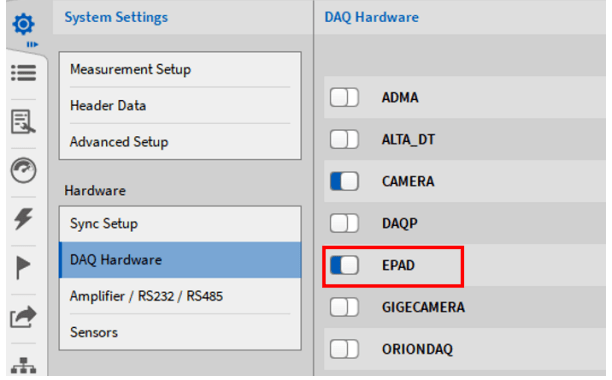

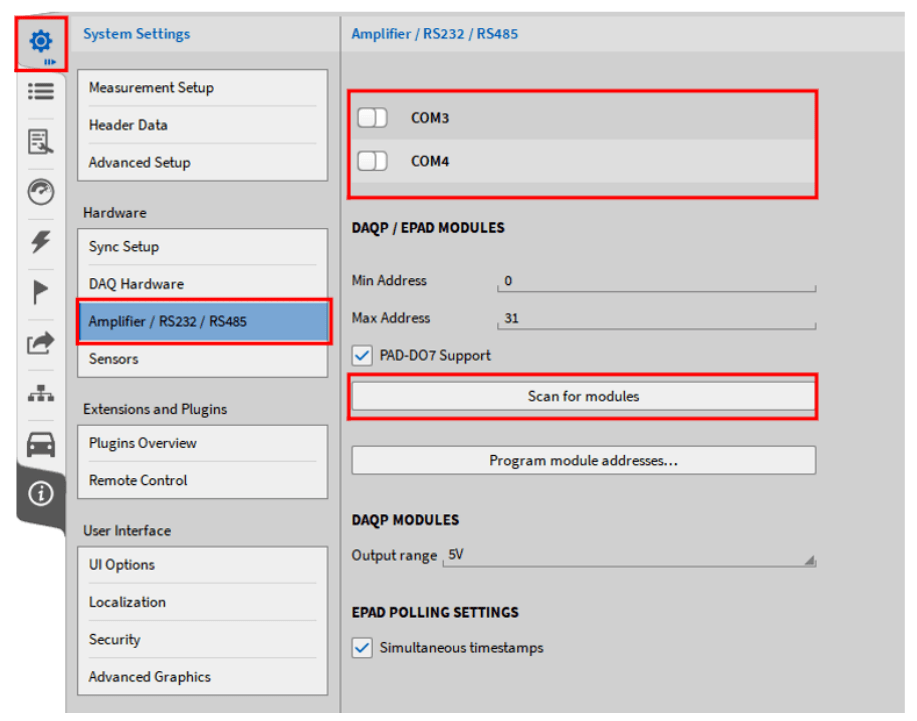

Fig. 4.20: 在硬件選項中激活EPAD選項

? 為EPAD2模塊選擇COM接口（參考圖 4.21).

Fig. 4.21: 為EPAD模塊選擇串口

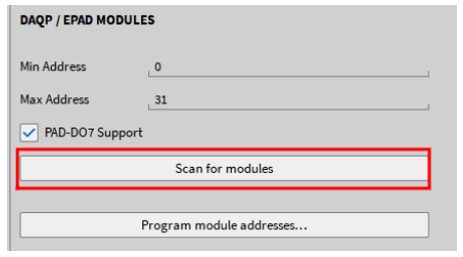

? 點擊搜索按鈕(如圖 4.22). 系統將會搜索所選串口下的EPAD2模塊. 可以在軟件右下角看到 連接狀態

Fig. 4.22: 搜索按鈕

? 如果EPAD2模塊被發現軟件右下角將會提示找到該模塊 (如圖 4.23) 可以看到系統發現了 EPAD模塊

Fig. 4.23: EPAD發現信息

? 如果您有多個EPAD2模塊鏈接在一起，用戶可以選擇程序模塊組地址…按鈕 (如圖. 4.24).

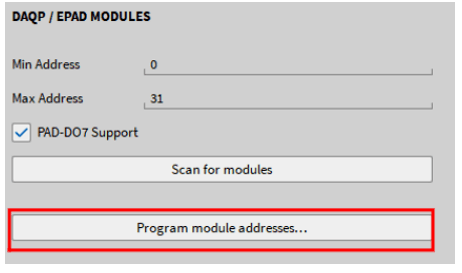

Fig. 4.24: 模塊組按鈕

? 接下來，選擇EPAD2的起始地址(不能為0)，然后選擇“開始編程”(如圖 4.25).

? 一旦模塊組識別開始，軟件會要求你按下EPAD上的黑色ID按鈕 (如圖. 4.26) 第一個模塊的 按鈕 然后它將在軟件中增加1的地址。此時，您將按下第二個EPAD2的黑色ID按鈕，以此 類推。

? 當完成模塊查找后時，選擇停止編輯按鈕 (如圖4.25).

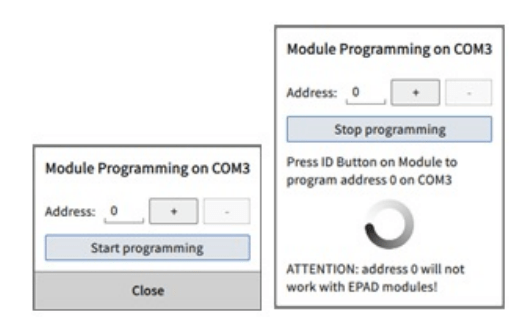

Fig. 4.25: EPAD組查找過程

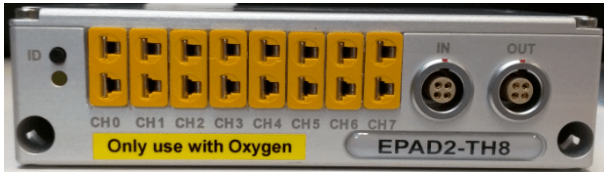

Fig. 4.26: EPAD前面板

4.4.2 EPAD和EPAD2-USB使用方法

EPAD2模塊也可以作為獨立的測量解決方案(CVT-Logger)，無需DEWE或DEWE2硬件。可通過 EPAD2-USB模塊連接到測量PC上。這也是將EPAD2模塊與沒有EPAD連接器的TRIONet結合使用的 解決方案。 請確保測量電腦已安裝EPAD2-USB模塊驅動。安裝文件在隨EPAD2-USB模塊發貨的安裝U盤files drivers3_communicationdewetron_usb文件夾中。驅動安裝完成后，可以在OXYGEN中對EPAD2 模塊進行編程，方法與常規設置相同。在這種情況下，可以在電腦的設備管理器中找到正確的 COM端口。正確的COM口顯示的是TUSB3410設備 (如圖. 4.27).

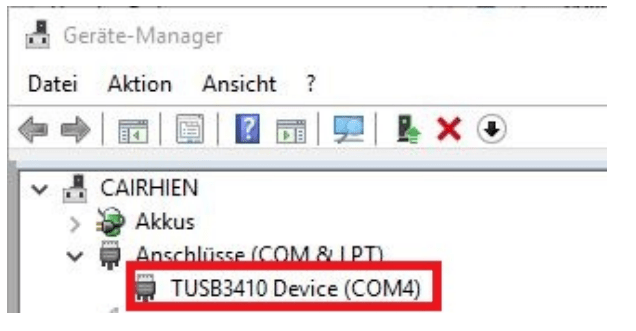

Fig. 4.27: 設備管理器中COM口選項

4.4.3 問題解決

如果沒有發現任何EPAD模塊請按按照如下步驟檢查:

? 確保您的EPAD2與OXYGEN兼容(在OXYGEN 3.2及更高版本中支持除EPAD2- usb外的所有epad 模塊)。

? 檢查EPAD2模塊是否正確連接到系統上

? 確認EPAD2接入系統時，ID按鈕下方的LED燈是亮的。

? 選擇其他COM口，重新搜索EPAD模塊

? 如果同時連接多個EPAD2模塊請檢查模塊終端是否已經連接

4.4.4 EPAD通道列表

? EPAD2模塊編輯完成后，關閉“系統設置”菜單，全屏打開“數據通道”菜單

? EPAD2模塊在通道列表上方可視 (①) 在通道列表中有自己獨立的EPAD通道選項 (②) (如 圖4.28)

? 可以通過通道過濾器選擇EPAD通道

? 通過點擊epad模塊圖片旁的上下箭頭，可以快速在多個與系統相連的epad模塊之間切換

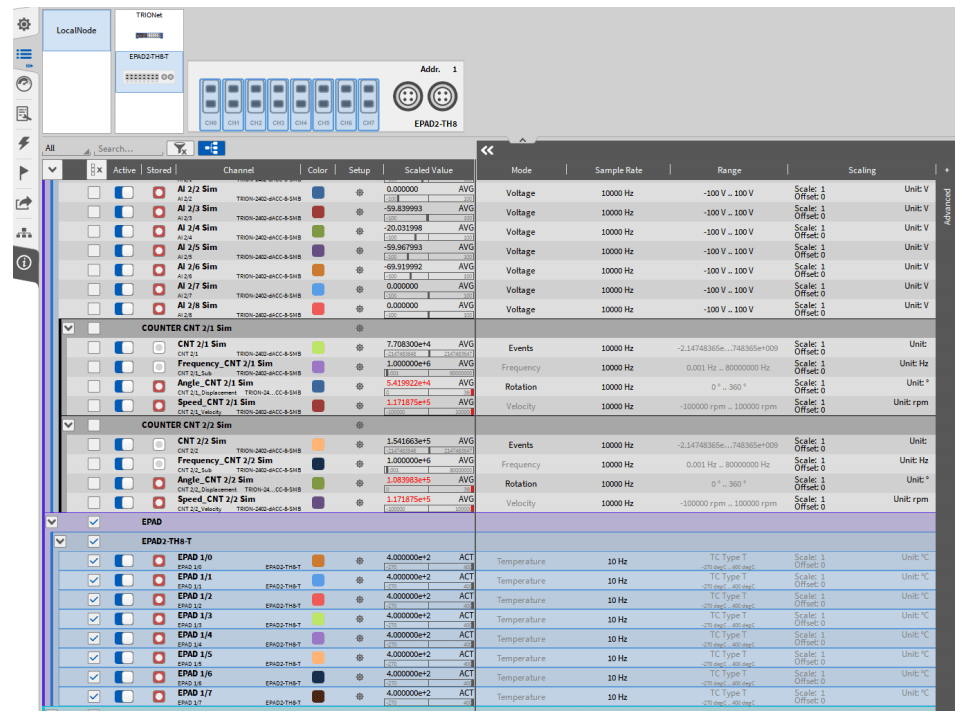

Fig. 4.28: EPAD 通道列表

注意: 如果通道上沒有連接熱電偶, 顯示值為 1372.0 °C (2501.6 °F)

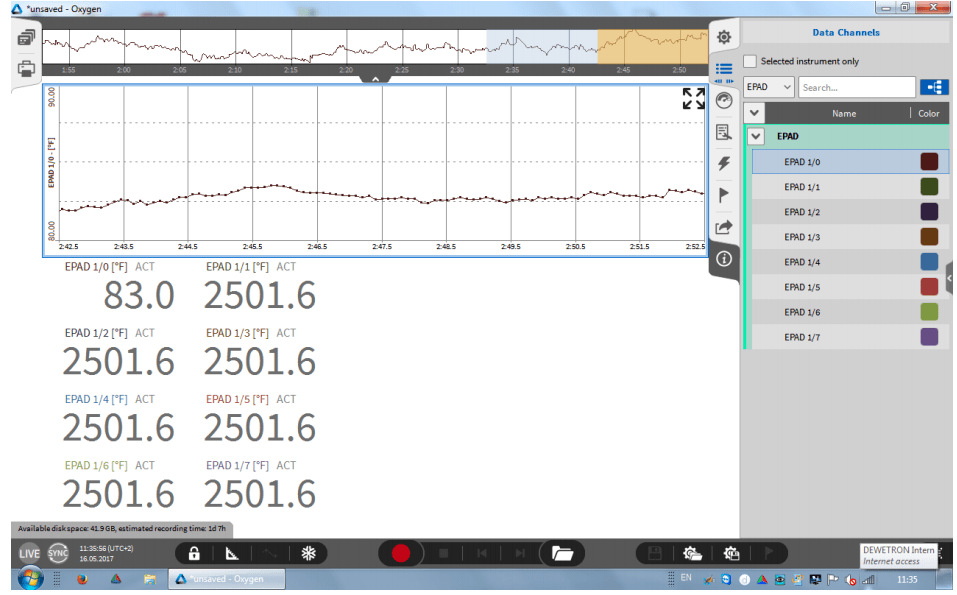

Fig. 4.29: EPAD2數值顯示
