如何在OXYGEN軟件中使用DAQP和HSI模塊

4.6.1 通過ORION卡將DAQP/HSI模塊連接到測量系統

 ? DEWE-ORION-xx16-xxx boards 如果DAQP/HSI模塊通過DEWE-ORION-xx16-xxx板連接到測量系統，進入DAQ硬件設置，確 保ORIONDAQ系列硬件和DAQP系列都是啟用的(如圖4.36) (確保安裝了正確的驅動程序，并 且在軟件啟動后生效.?

? DEWE-ORION-xx22-xxx and DEWE-ORION-xx24-xxx boards 如果DAQP/HSI模塊通過DEWE-ORION-xx24-xxx或DEWE-ORION-xx22-xxx板連接到測量系統， 請進入DAQ硬件設置，確保ORIONDSA系列硬件和DAQP系列都是啟用的 (參考圖4.36) (軟件 重啟后生效) 確保安裝正確的驅動.

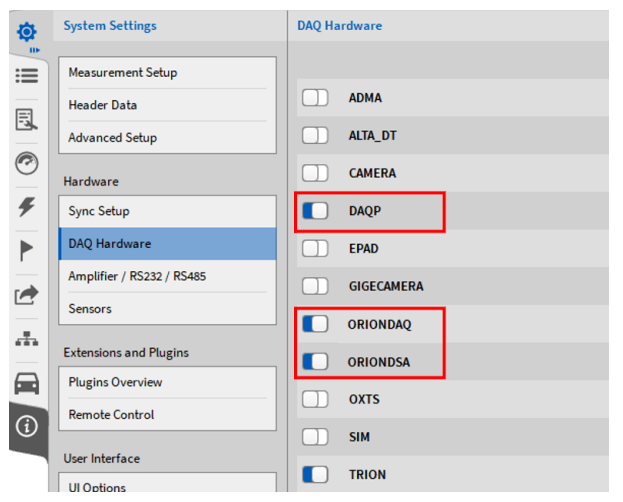

Fig. 4.36: 在DAQ硬件設置中啟用ORION DAQ/DSA系列

4.6.2 通過 TRION-1802/1600-dLV 連接DAQP/HSI模塊

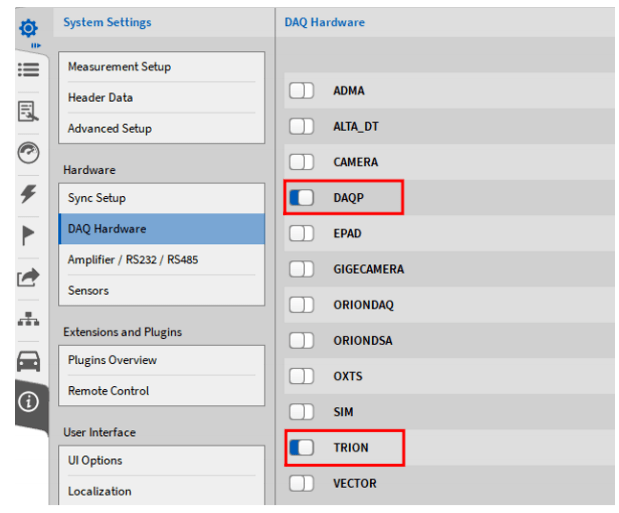

Fig. 4.37: 在DAQ硬件設置中啟用DAQP和TRION硬件

? 確認驅動程序安裝完成

? 如果驅動安裝成功DEWE2-EXPLORER將會出現在系統開始菜單中

4.6.3 編輯模塊地址

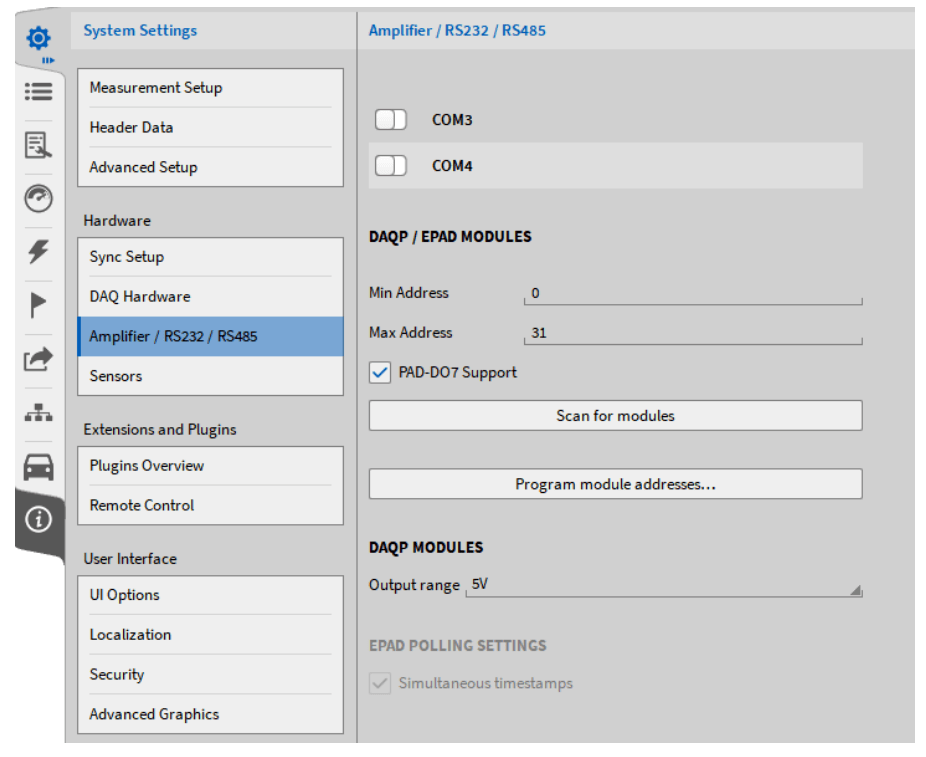

Fig. 4.38: 編輯模塊地址

? 啟用連接的串口(參考 ① 圖4.38).

? 在高級設置中選擇適當?shù)哪K輸出范圍 (參考高級設置).

? 點擊編輯模塊位置按鈕(參考 ② 圖 4.38).

Fig. 4.39: 模塊編輯界面

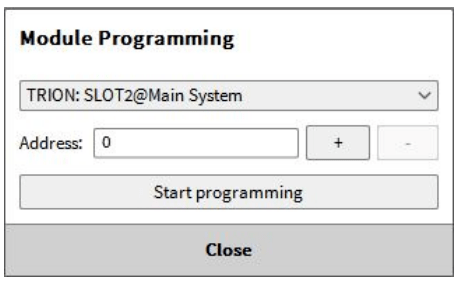

? 選擇合適的串口并編輯地址 (如圖 4.39). 如果模塊連接多個串口，必須為每個串口重復編 程。將出現以下窗口：

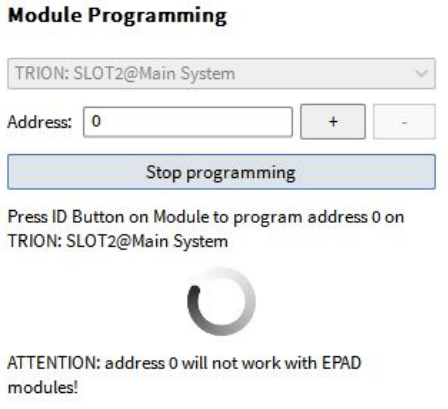

Fig. 4.40: 編輯模塊地址

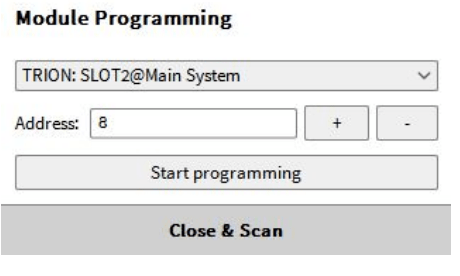

? 按下DAQP/HSI模塊的ID按鈕，直到模塊被添加. 對所有DAQP模塊重復該過程。完成后，按 下停止編輯，并通過按下close＆Scan窗口 (如圖 4.41) 或啟動編程為額外的串口

Fig. 4.41: 完成模塊編輯

? 現在，OXYGEN將從DAQP模塊讀取實際設置，并將它們寫入軟件中的通道設置

注意: 單擊“掃描模塊”將只掃描已經編程的模塊，并存儲實際的模塊設置 ? 模塊將出現在通道列表中，可以進行通道設置

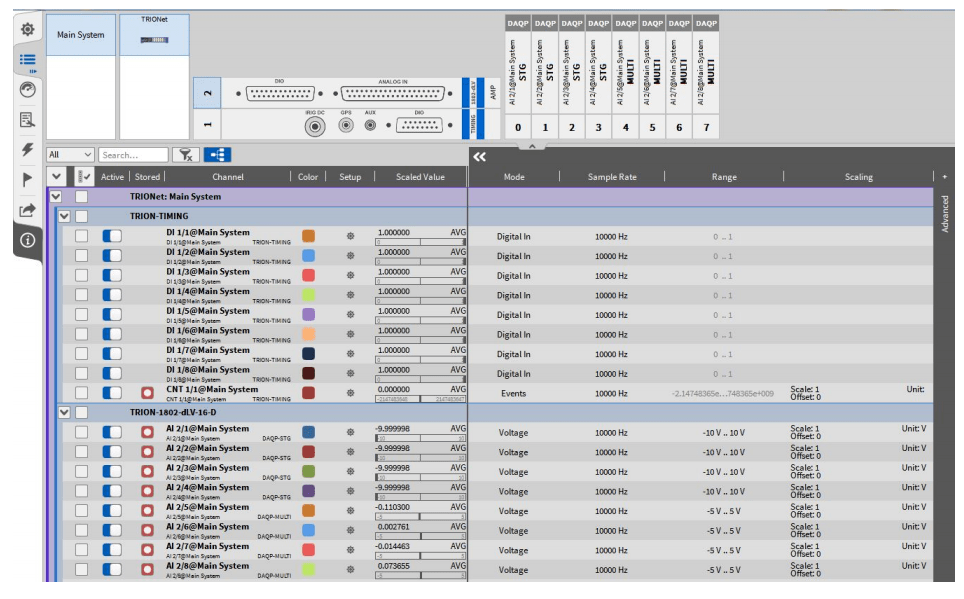

Fig. 4.42: DAQP/HSI 模塊和TRION-1802-dLV通訊后的通道列表

注意:

– ORION卡的計數器通道在OXYGEN中是不被支持的

– CAN總線在OXYGEN中是支持的，并能夠在通道列表中查找到
