基于PXIE的大型多功能振動臺陣實驗室案例

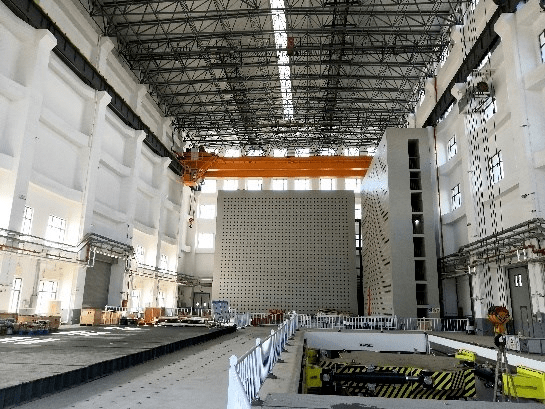

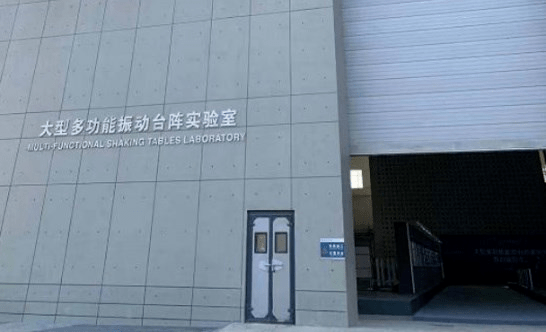

北京建筑大學 大型多功能振動臺陣實驗室

項目規模：世界現有臺陣中總承載力、臺面總面積較大的實驗設備

基于PXIE的大型多功能振動臺陣實驗室測試背景及系統組成：

? 三相六自由度多功能地震模擬振動臺 * 4

? 每個振動臺載重 60 噸

? 單個臺面振動尺寸 5m*5m

? 可雙臺、三臺或四臺組成臺陣系統聯動

基于PXIE的大型多功能振動臺陣實驗室測試系統組成：

DEWE3-RM16 * 10 臺

TRION-2402-dSTG-8 *64 張

TRION-2402-dACC-6 *86 張

通道總數：（1028 通道）

512 路應變/電壓/位移

516 通道ICP 振動

基于PXIE的大型多功能振動臺陣實驗室項目特點：

? 10 臺德維創機箱共1028 通道同步采集存儲；

? 信號類型包括振動、應變、位移；

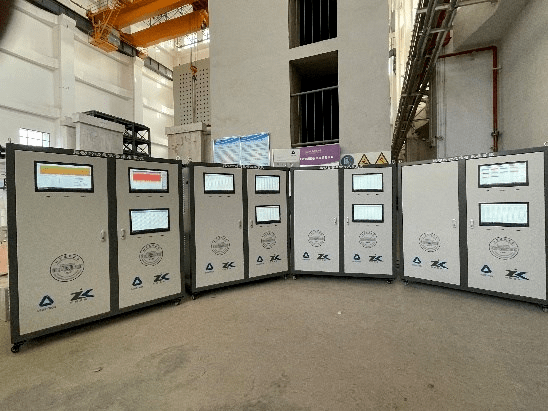

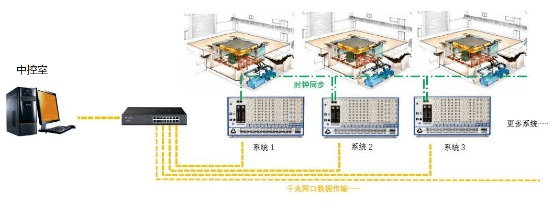

? 多臺設備同步組網，機柜集成；

? 本地?cái)?shù)據/上位機數據雙備份；

? 1028 通道數據同步上傳中控室。 能力提升：

? 上千通道大型試驗臺同步測試/采集能力

? 遠程主控中心實驗控制、數據匯總能力

? 多功能板卡，后期測試類型擴展能力
