德維創數采在亞音速風洞測試項目數據采集中的應用

土耳其航空工業 亞音速風洞測試項目

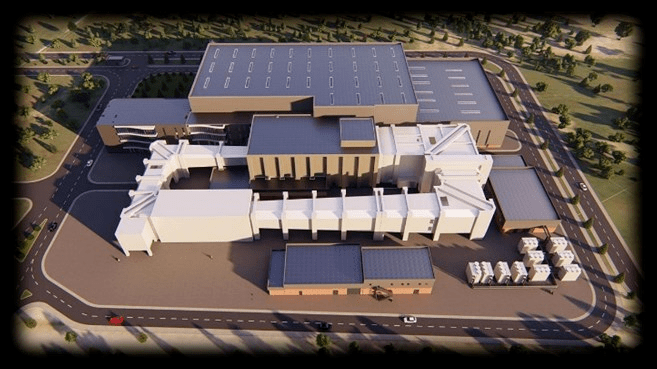

客戶性質：歐洲第二大亞音速風洞

測試背景及系統組成：

? 風扇直徑 : 10.5 m

? 風扇功率 : 14.5 MW

? 模型重量 : 1000 kg ?

測試區域 B : 6.4x4.8m – 130m/s

? 測試區域 S : 4.9x3.7m – 181m/s

? 測試區域 O : 6.4x4.8m – 107m/s

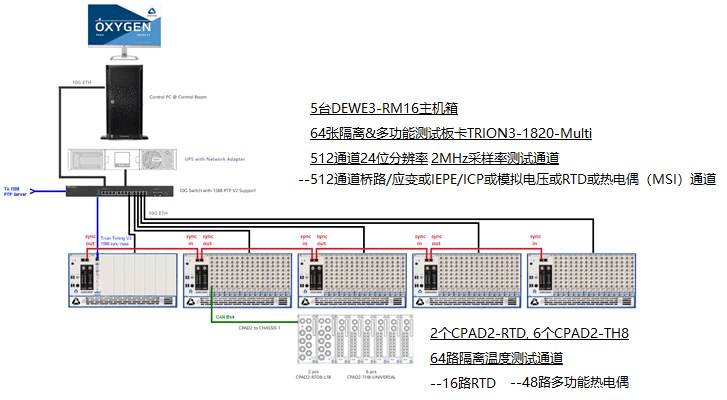

德維創測試系統組成：（512 模擬 + 64 溫度）

DEWE3-RM16* 5 臺

TRION-TIMING-V3 * 1 張

TRION3-1820-MULTI-8-L0B * 64 張

CPAD2-RTD * 2 塊

CPAD2-TH8 * 6 塊

OXYGEN軟件功能

實時采集/

實時監控

Datastream 數據傳輸

UDP 數據接收

噪聲測試

德維創數采項目特點：

? 測試信號種類繁多，應變、振動、噪聲、位移、溫度；

? 578 個通道同步實時存儲；

? 與第三方設備集成測試，采用外部時鐘同步；

? 外部數據接收集成存儲（壓力掃描閥）；

? 中控數據中心控制系統并獲取測試數據。 能力提升：

? 大通道同步測試/采集能力

? 遠程主控中心實驗控制、數據匯總能力

? 將德維創設備與已有其他第三方測試設備同步

? 軟件自定義開發，支持外部數據接收以及非標準傳感器解析
