德維創OXYGEN軟件數據頭設置指南

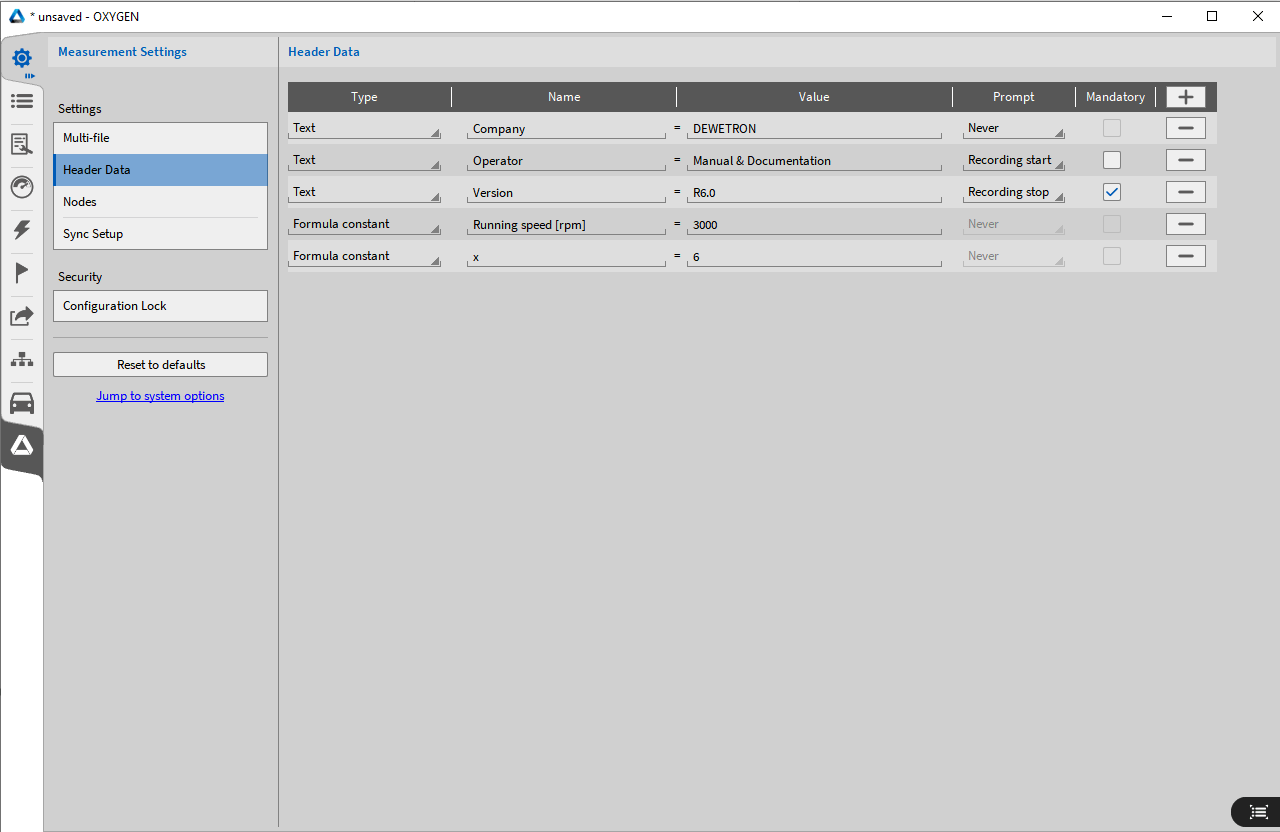

Fig. 5.19: 數據頭設置

用戶可以通過單擊右上角的+來定義添加數據頭，通過單擊相應的數據頭信息后面的-來再次刪 除它。

可以定義兩種類型的數據頭文件: 文本數據頭和公式常量數據頭

文本數據頭 當添加數據頭時，一個名稱選項和一個描述選項可以根據用戶要求添加. 也可以選擇在記錄數 據開始或停止時提示標題信息 （參考圖 5.20). 如果選中該選項，則每個數據頭信息的描述都可 以由特定的操作人員更改。如果選擇“強制”，則在數據記錄開始或結束時，操作員必須在相 應的數據頭描述中填寫信息。否則無法關閉用戶界面。

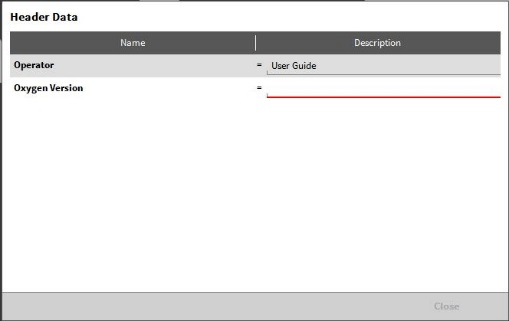

Fig. 5.20: 記錄開始或停止時的數據界面

公式常量數據頭 此外，用戶還可以定義數字數據頭，用于數學運算公式中。在定義了數據頭名稱和值之后，可 以在數學公式中找到該數據頭，以便進行進一步處理(參考 圖5.21). 詳細信息請參考Formula channel. 提示選項不適用于數字數據頭

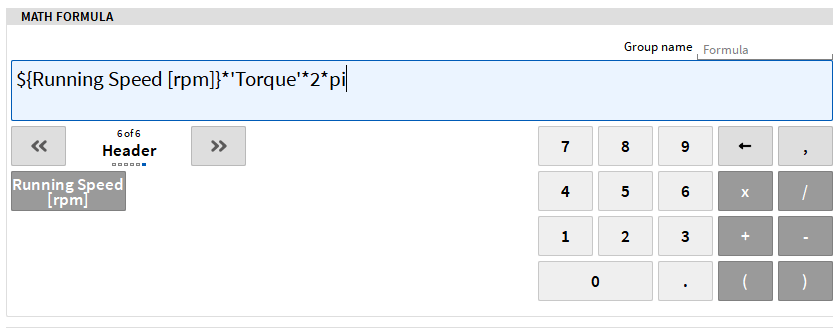

Fig. 5.21: 數學公式定義數據頭

當加載數據或設置文件時，用戶還可以在這里查看數據頭，以方便搜索正確的數據文件 。

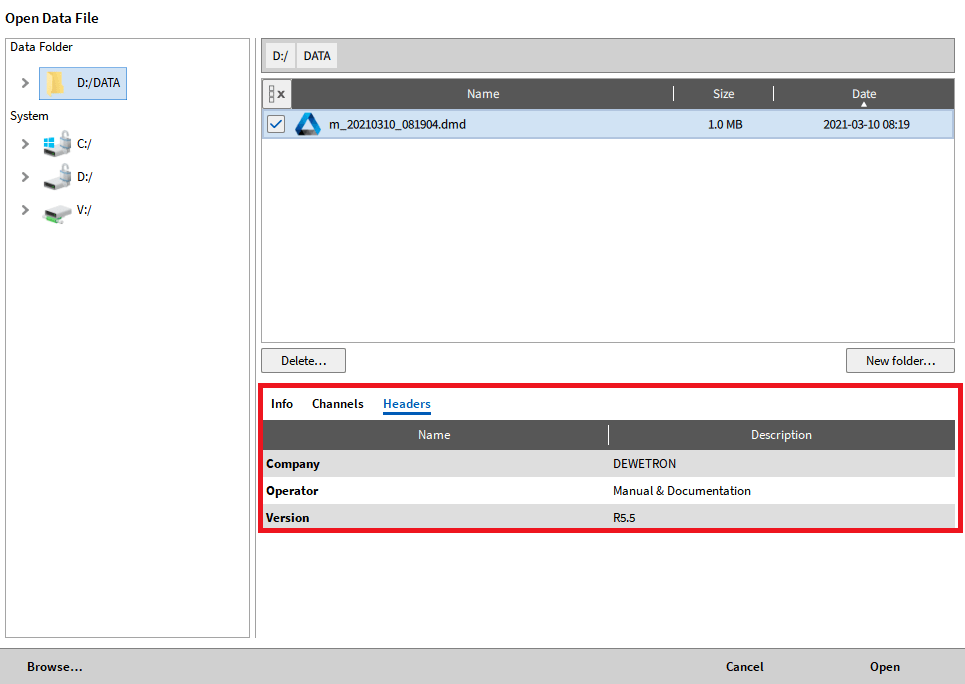

Fig. 5.22: 加載數據文件時的數據頭信息

可以方便的將數據頭信息加入到測量界面的一個文本框內 (參考Text instrument). 在文本框中添加數據頭信息有三個步驟:

? 在測量設置的小視圖菜單中的標題名稱中選擇所需的標題信息，并通過拖放將其添加到 測量屏幕

? 通過拖拽將數據頭信息從測量設置添加到測量屏幕，還可以通過拖拽將數據頭信息添加到 現有的文本框中。

? 創建一個文本框，然后轉到它的工具屬性。創建的標題數據是可見的，也可以通過雙擊單 個標題數據或通過拖放添加到文本框

? 創建一個文本框，并根據以下語法在標題數據名稱中鍵入:${Header Data Name} 數據頭的 描述信息將會顯示到文本框中
