德維創OXYGEN 支持將所有用戶使用的傳感器信息（靈敏度，激勵電壓，濾波，偏置等）錄入到傳感器庫

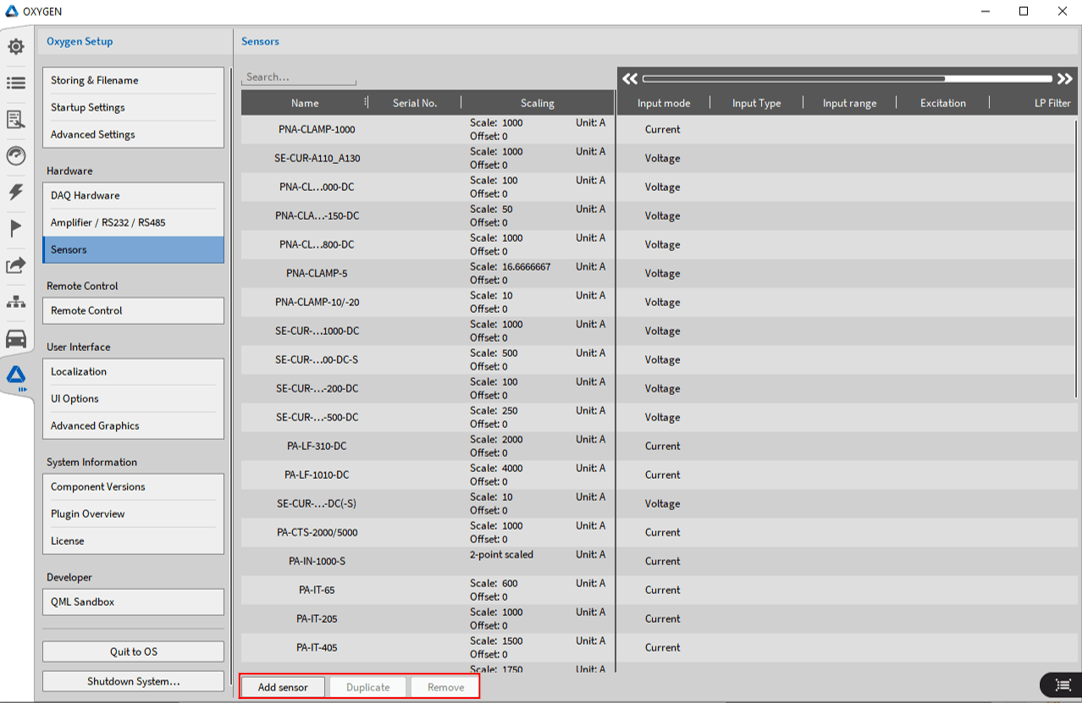

Fig. 6.10: 傳感器庫

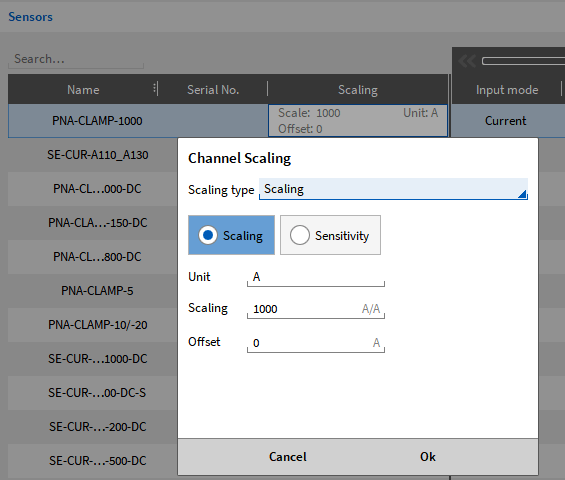

傳感器庫可在系統設置里找到，界面友好方便設置調取。 若要添加新傳感器，請單擊左下角的“添加傳感器”按鈕( (圖 6.10紅框內). 傳感器的屬性是相同 的，也可在通道設置(詳情請參考Changing the channel settings). 通過單擊屬性，將出現一個小彈 出窗口，如圖 6.11 下面的參數可以編輯:

? 名稱: 傳感器名稱 ? 序列號.: 添加傳感器序列號

? 比利系數: 添加比利系數，靈敏度法,兩點法，表格法

? 測量輸入屬性(有傳感器本身決定)

– 輸入模式:定義傳感器所需的輸入模式;選擇電壓，電流，電橋，電阻，電位器，溫度 和IEPE

– 輸入類型:定義輸入類型(不同的輸入方式，輸入類型不同)。

– 輸入量程范圍:定義輸入范圍(不同的輸入方式，輸入范圍不同)。

– 激勵:選擇激勵(關、電壓、電流)及相應值 – 低通濾波: 添加可選低通濾波器，定義頻率、階數(2,4,6,8)和類型(貝塞爾或巴特沃斯)

– 耦合: 選擇耦合模式

– 一些其他的屬性

要復制或刪除傳感器，只需單擊相應的傳感器，并在中標記為紅色的復制或刪除按鈕如圖 6.10. 點擊+ Advanced (見圖6.12)在參數欄中打開高級菜單，, 更多的屬性可以被添加:

? 橋路電阻

? 橋路傳感器偏置

? 橋路目標電阻

? 旁路電阻

? RTD 傳感器類型

要將傳感器應用到通道，請執行以下步驟:

? 通過點擊通道列表中單個通道的小齒輪來進入通道設置

? 點擊右上角的選擇傳感器按鈕

? 將出現一個彈出窗口，其中顯示所有已定義傳感器的列表參考圖6.14.

? 選擇所需的傳感器并單擊OK。搜索字段可以簡化對列表中特定傳感器的搜索。

? 傳感器的參數將被應用在通道上。這可以通過傳感器的名稱識別，該名稱將顯示在通道設 置和通道中，請參考圖6.15.

? 要從通道中刪除應用的傳感器，只需單擊通道設置中傳感器名稱旁邊的X按鈕 (見圖 6.15)

注意:

? 只有模擬量信號的傳感器支持傳感器庫錄入(編碼器類型不可以).

? 當數據庫被更改時，所分配通道上的傳感器不會自動更新，必須重新分配。

? 將用傳感器信息創建一個.xml文件，也可以在第三方軟件中進行外部編輯。 xml文件名為“sensor_db.xml”，路徑如下:用戶，公用，公用文檔，DEWETRON，OXYGEN
