隨著德維創DEWETRON的數采軟件更新到OXYGEN 6.7，這款直觀的測量軟件引入了幾個新功能和改進。新的增強功能側重于功率分析，時序分析以及DEWE3系統的新能源管理器。此外，還提供了新的SCPI命令和許多其他有用的改進。

在下面的文章中，我們將向您介紹幾個新功能，并提供一個概述。

時序分析改進

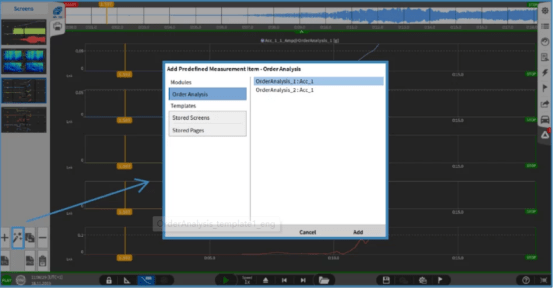

OXYGEN 6.7進一步引入了關于時序分析工具的兩個重大改進。首先，在執行時序分析之后，OXYGEN現在自動創建一個屏幕模板。然而，要查看屏幕模板，必須將其添加到屏幕中。因此，只需點擊屏幕左下角的“添加預定義項”符號，選擇模板，點擊“添加”即可。

圖:添加界面模板。

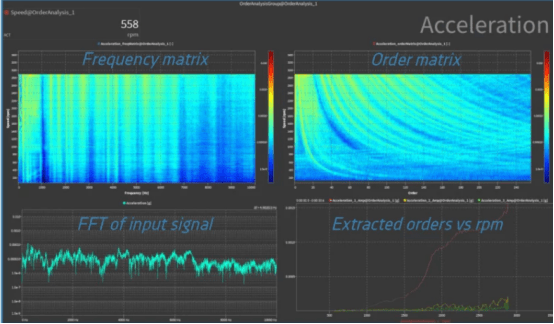

通常，添加的模板顯示四個圖。這包括頻率矩陣(左上)、階矩陣(右上)、輸入信號的FFT(左下)和提取的階相對于RPM(右下)。

圖:時序分析的界面模板。

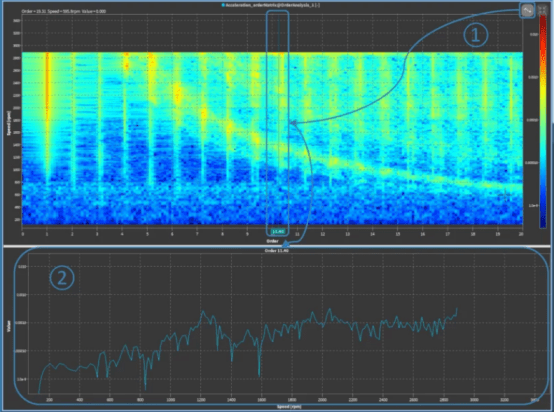

其次，我們實現了一個游標(參見圖4中的①)，它允許用戶從強度圖中提取順序。因此，首先選擇光標，然后在強度圖中單擊所需的順序。這將顯示基于RPM與強度的選擇順序。

圖:時序分析強度圖。①用于提取時序的游標。②轉速與提取時序強度的關系。

圖表記錄儀改進

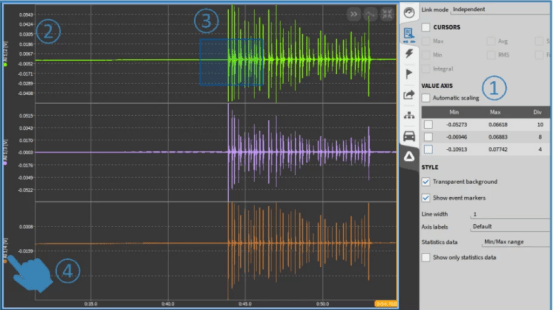

為了提高圖表記錄器的可用性，我們實現了四個小而有益的功能:

自動y軸縮放(①)

改進的Y-TickLabels(②)

圖表框縮放選項(③)

自動y軸縮放(④)

圖:圖表記錄器的改進。
