      差分輸入多功能板卡TRION-2402-dACC


      產品描述：德維創DEWETRON差分輸入多功能板卡模塊TRION-2402-dACC產品特點：差分輸入多功能輸入模塊采樣:24位;每通道200ks /s輸入類型-電壓從±30 mV到±100 V-IEPE?-電 ...


      服務熱線:15021562539

          立即咨詢

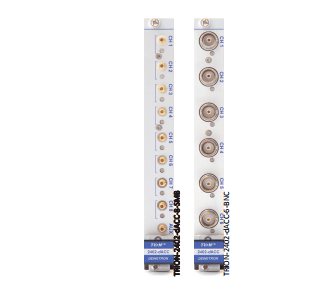

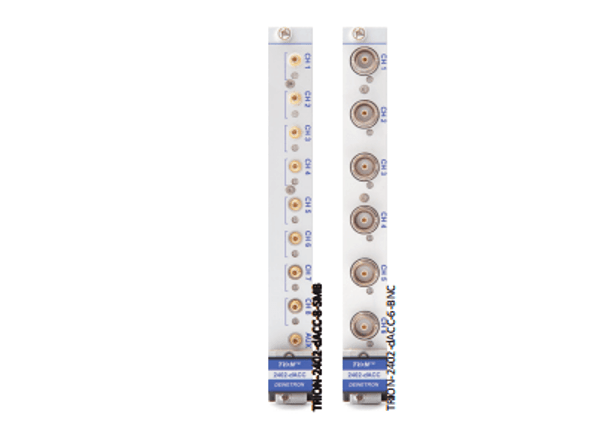

      德維創DEWETRON差分輸入多功能板卡模塊TRION-2402-dACC


      產品特點：

      差分輸入多功能輸入模塊
      采樣:24位;每通道200ks /s
      輸入類型
      -電壓從±30 mV到±100 V
      -IEPE?
      -電阻
      -電流(使用外部分流器)
      附加功能:AUX插座

      產品參數：

      TRION-2402-dACC技術細節

      輸入通道      		8  using  SMB  sockets(TRION-2402-dACC-8-SMB)
      6  using  BNC  sockets(TRION-2402-dACC-6-BNC)
      AUX插座 (SMB version)Selectable: Camera trigger, external trigger, CAL-port
      采樣率200 kS/s per channel
      分辨率24 bit
      輸入量程

        -  電壓

        -  IEPE°

        -  電阻

        -  電流


      ±30mV,±100mV,±300 mV,±1V,±3V,±10V,±30 V,±100 V

      ±100   mV,300   mV,1V,3V,10V

      10Ω,30Ω,100Ω,300Ω,1kQ,3kΩ,10kQ,30k2,100kΩ,300kΩ,1000kΩ

      Depending on external shunt
      電壓輸入精度±0.02% of reading±0.02%of range±200 μV
        - 增益偏置

        - 置零偏置

        - 線性度      		Typical 10 ppm/°℃max.20 ppm/℃

      Typical0.3μV/°C+10 ppm  of range/C,max15μV/℃+20 ppm  of range/℃

      Typical 0.01 %
      輸入阻抗

        -    Range≤10V

        -     Range>10V


      10  MΩ

      2  MQ
      偏置電流<1  nA
      輸入配置Single-ended or differential(programmable)
      輸入耦合DC,AC(0.16 Hz,0.5 Hz,3.4 Hz,10Hz)
      傳感器故障偵測
      IEPE°      		Short circuit and open sensor detection with LED indication
      激勵電流

      - 精度

       - 偏置

       - 補償電壓

        - 輸出阻抗      		0.1 to 24 mADC(programmable,16 Bit DAC, 2 ranges)

      0.05%±2  μA;>20 mA:10 %

      15   ppm/℃

      23  V

      >10   MQ

      兼容的傳感器      		IEPE°(up to 24 mA excitation)
      Resistance
      計數通道

        - 計數類型

       - 觸發等級

        - 計數器輸入帶寬      		2 counter channels, linked to analog input channel 1 and channel 2

      Event counting; periode; frequency; pulsewidth; dutycycle

      Trigger and retrigger level freely programmable within analog input range

      1  MHz
      典型信噪比

      Free SNR, Effective number of bits2)      		100 mV range1V range10 V range100 V range
      SNRSFDR3)ENOB4)SNRSFDR3)ENOB4)SNRSFDR3)ENOB4)SNRSFDR3)ENOB4)
      采樣率[dB][dB][Bit][dB][dB][Bit][dB][dB][Bit][dB][dB][Bit]
      1 kS/s9712415.811113918.111214018.311213918.3
      10kS/s9012114.710813617.610913817.810713617.5
      100 kS/s8711814.210413417.010713417.510413417.0
      200 kS/s80116/11013.0811315)11213.2811325/11013.2811315/11213.2
      典型諧波THD-100 dB
      CMRR共模抑制

      -≤10VRange

      ->10 to 200 V Range      		100  dB@  50  Hz;100  dB@1kHz

      90dB     @50    Hz;70dB@1kHz
      模擬抗混疊濾波

        -  Sample  rate≤1kS/s

       -  Sample  rate≤10kS/s

       -  Sample  rate>10kS/s      		2nd order Bessel, automatically set by sample rate

      2.5 kHz(-3 dB),1.5 kHz(-1 dB)

      25  kHz(-3  dB),15kHz(-1dB)

      250   kHz(-3   dB),150kHz(-1dB)
      帶寬(-3 dB digital filter)

       - 1kS/s≤fs≤51.2 kS/s

        -  51.2kS/s<fs≤102.4kS/s

        - 102.4kS/s<fs≤200 kS/s      		0.494 fs

      0.49 fs

      0.38 fs
      Crosstalk fin1kHz[10 kHz]120 dB [105 dB]
      通道間延遲Typically <60 ns between channels using the same range
      輸入電壓

      EN 61010-2-30      		33 Vaws, 46.7VpAk,70Voc
      共模電壓Input range>10 V:±100 Voc
      Input   range≤10V:±12V
      過壓保護150Vc(1    min)
      兼容的TEDS芯片DS2406,DS2430A,DS2431,DS2432,DS2433
      功耗

       - Voltage mode

          no excitation

       - IEPE°mode 4 mA

       - IEPE°mode 16 mA

       - IEPE°mode 24 mA      		6 W

      6.5 W

      9.5 W

      11.4 WV
      重量Approx.210g(SMB version),approx.270g(BNCversion)
