      高級計數器數采板卡TRION-CNT


      產品描述：德維創DEWETRON高級計數器數采板卡模塊TRION-CNT產品特點：隔離的高級計數器模塊80MHz時基每個通道2MS /s采樣事件，波形定時和傳感器模式可編程閾值和AC/DC耦合產品參數：TRIO ...


      服務熱線:15021562539

          立即咨詢

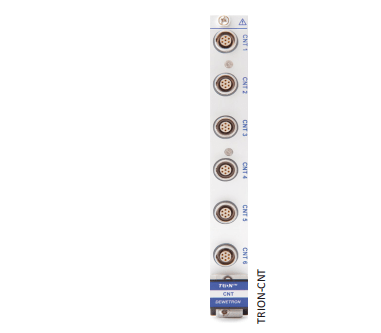

      德維創DEWETRON高級計數器數采板卡模塊TRION-CNT


      產品特點：

      隔離的高級計數器模塊
      80MHz時基
      每個通道2MS /s采樣
      事件，波形定時和傳感器模式
      可編程閾值和AC/DC耦合

      產品參數：

      TRION-CNT 技術指標
      輸入通道6 advanced counter or 18 digital inputs (TRION-CNT-6-L1B)

      計數器模式

         -  Waveform  timing

         -  Sensor  modes

         - Event counting      		Period, frequency, pulse width duty cycle and edge separation

      Encoder (angle and linear)

      Basic event counting,gated counting, up/down counting and encoder mode
      (X1,X2 and X4)
      對地電壓 EN 61010-2-3033 Vaws,70Vc,46,7 VPEAK
      兼容性Adjustable trigger levels
      絕緣電壓 (通道間及通道對機箱)500  Vc
      輸入耦合DC and AC(1Hz) ACfor input A only
      輸入阻抗(ground referenced)1MQ/5pF
      采樣率2 MS/s per channel
      帶寬(-3dB)5  MHz
      觸發可調范圍0 to 50 V
      觸發分辨率12  mV
      觸發等級精度±20 mV±1% of threshold/retrigger level
      過壓保護±100 V
      最大DC電壓 @AC coupling±50VDC
      計數器分辨率32-bit
      計數器時基80  MHz
      時基精度Within DEWE2 systemTyp.10 ppm; max. 50 ppm
      Within DEWE3 systemTyp.2 ppm; max. 10 ppm
      最大輸入頻率10  MHz
      傳感器供電5V(600  mA)and  12V(600  mA),not  isolated
      功耗5  W
      重量Approx. 240 g
