德維創風電機組載荷測試系統方案

德維創風電機組載荷測試系統,可應用于驗證風電機組設計載荷,優化風電機組設計方案,檢測出廠風電機組的質量,遏制安全性事故發生等方面,具有很強的實用性和靈活性。德維創風電機組載荷測試系統是一個分布式測試系統，測試系統主要有以下幾個部分組成：

• 塔底主采集系統

• 輪轂子采集單元

• 機艙子采集單元

• 測風塔子采集單元

塔底放置的是德維創主數據采集系統。它與分布在風機其他部分的子數據采集單元采用CAN總線方式通訊。主采集系統的功能包括系統初始化、運行監控、將采集數據實時存儲、測試數據處理等功能。

德維創主采集和子采集單元配置如下：

• 2個應變傳感器信號通道

• 1個有功功率變送器信號通道

• 1個無功功率變送器信號通道

• 4個針對機組運行參數或應變測量參數的備用信號輸入通道

• 8個風電機組運行參數的數字信號輸入通道

• 4個風電機組運行參數編碼信號輸入通道。

• 3個應變傳感器信號通道

• 1個偏航位置傳感器信號通道

• 2個加速度傳感器信號通道

• 10個風電機組參數或其他應變傳感器信號預留輸入通道

3、輪轂子采集單元（包括16個模擬信號通道）

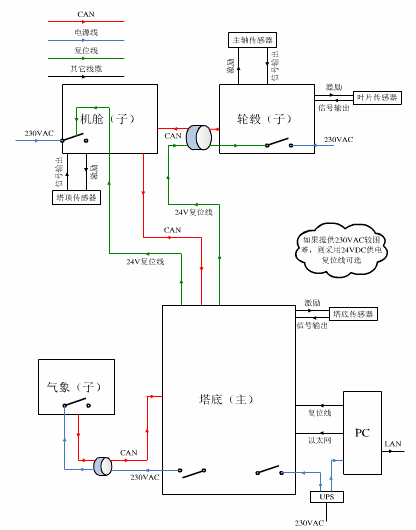

德維創風電機組載荷測試系統組成

該風電機組載荷測試系統符合有關的國家標準和行業標準：

GB/Z 25426 風力發電機組 機械載荷測量

IEC 61400-13 風力發電機組- Part 13: 機械載荷測量

GB/T 18451.2 風力發電機組 功率特性測試

IEC 61400-12-1 風力發電機組 - Part 12-1: 風力發電機組的功率特性測試

德維創風電機組載荷測試系統設備配置：

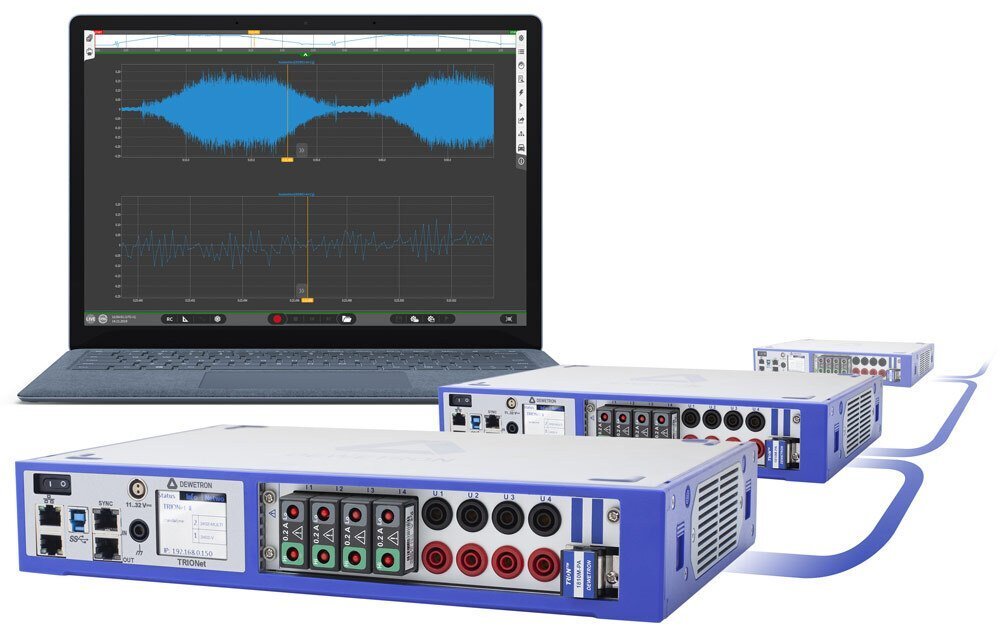

前端采集單元可選用TRIONet，前端有兩個TRION模塊插槽，可根據需要安裝TRION模塊

德維創風電機組載荷測試系統主要特點：

• 靈活的系統配置選項

• 可溯源的系統指標

• 系統時鐘技術

• 同步采集模擬量、數字量、計數器、CAN總線、視頻及GPS等多種信號

• 采集數據實時存盤，速率可達100MB/s

• 數據采集分析軟件OXYGEN使用方便

• 內置計算機，可以實時顯示、分析數據

• 擴展性強：系統可擴展至幾百通道以上

• 升級方便，物有所值
