產品介紹

德維創TRION3-高速信號調理模塊

您是否正在尋找一種面向未來的信號調理技術，它可以為未來提供靈活性而沒有任何缺點？那么 TRION3 高速系列是您的解決方案。當精度、速度和動態性至關重要時，這些信號調理模塊就會派上用場。

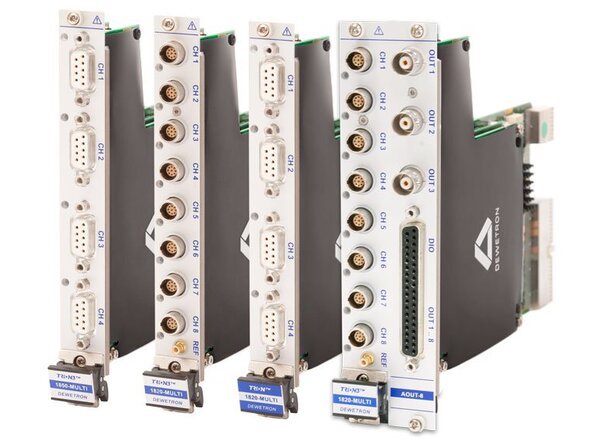

DEWETRON TRION3 模塊概覽

在下表中，您可以找到 DEWETRON 高速 TRION3 模塊的概覽。如需更多信息，請參閱我們的技術參考手冊或與我們聯系。

型號	通道	采樣率	位數	接口
TRION3 -1850-MULTI	4/8	5 MS/s	24-bit >2 MS/s: 18-bit	4 D-SUB or 8 LEMO 0B
TRION3 -1820-MULTI	4/8	2 MS/s	24-bit >2 MS/s: 18-bit	4 D-SUB or 8 LEMO 0B
TRION-1820-MULTI	4	2 MS/s	24-bit >2 MS/s: 18-bit	4 D-SUB
TRION-2402-MULTI	4/8	200 kS/s	24-bit	4 D-SUB or 8 LEMO 0B

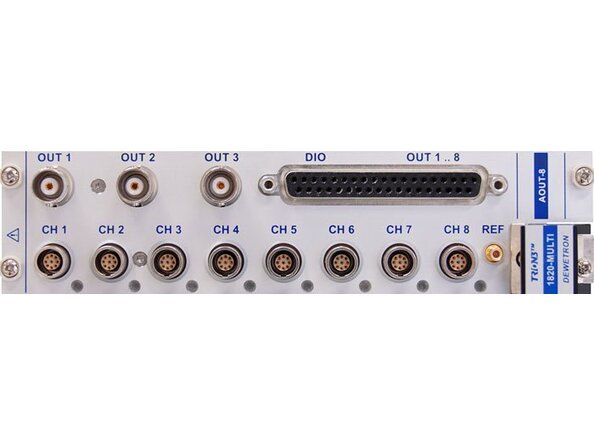

TRION3 -1850-MULTI-AOUT-8	IN: 8 OUT: 8	IN: 5 MS/s OUT: 2.5 MS/s	IN: 24-bit OUT: 32-bit	IN: LEMO 0B OUT: D-SUB, BNC
TRION3 -1820-MULTI-AOUT-8	IN: 8 OUT: 8	IN: 2 MS/s OUT: 2.5 MS/s	IN: 24-bit OUT: 32-bit	IN: LEMO 0B OUT: D-SUB, BNC
TRION3 -AOUT-8	OUT: 8	2.5 MS/s	32-bit	OUT: D-SUB, BNC
兼容性: DEWE3數據采集系統主機兼容TRION3和 TRION 板卡，但 DEWE2數據采集主機只兼容 TRION板卡。點擊查看數據采集系統DAQ信息

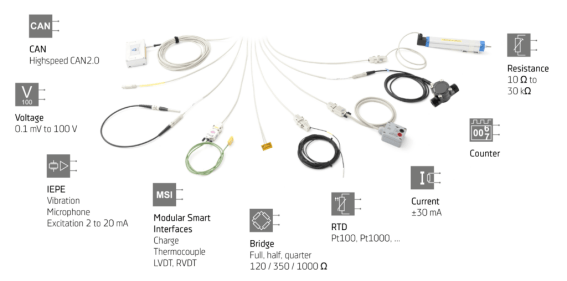

兼容傳感器示例

輸入類型	量程	兼容傳感器
電壓	±2 mV to ±100 V 可編程	–
IEPE?	100 mV to ±10 V可編程	IEPE? sensors
電橋	1 to 1000 mV/V	4-, 5-, 6-線全橋; 3-, 4-, 5-wire半橋; 2-, 3-, 4-wire ? 橋; 120 / 350 / 1000 Ω
電阻	10 Ω to 30 kΩ	電位計,RTD熱電阻: Pt100, Pt200, Pt300, Pt500, Pt2000 (2-, 3-, 4-線)
電流	±30 mA	4 to 20 mA sensors; loop powered sensors
CAN	–	CAN 2.0
MSI	MSI-BR-CH-x: 500 to 50000 pC MSI-BR-TH-x: 多量程TC MSI-BR-LVDT	LVDT, RVDT, 電荷輸出和熱電偶
電壓輸入精度 ≤10 V	DC 0.1 Hz to 10 kHz 10 kHz to 50 kHz 50 kHz to 100 kHz	±0.02 % 讀數±0.02 % 量程 ±20 μV ±0.02 % 讀數±0.02 % 量程 ±20 μV ±0.1 % 讀數 ± 0.02 % of量程±20 μV ±0.5 %讀數 ± 0.02 %量程 ±20 μV
輸入阻抗	差分 (100 MΩ or 1 MΩ), 單端 (50 MΩ)
輸入耦合	DC/AC (高通濾波0.16 Hz to 100 Hz可編程)

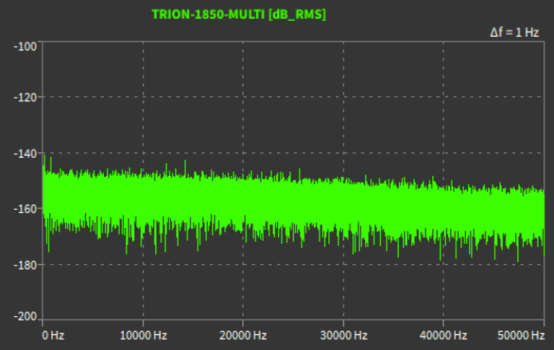

無雜波信噪比 (10 V 量程)	1 kS/s to 200 kS/s: 140 dB
