機架安裝數采DEWE2-M7

產品描述：德維創機架安裝數據采集系統DEWE2-M7產品特點：支持7個TRION?模塊的插槽交流電源供電HDD硬盤用于數據存儲，80mb /sSSD硬盤用于操作系統和軟件所有連接端子都在前面連接性和可擴展性SY ...

服務熱線:15021562539

立即咨詢

產品介紹

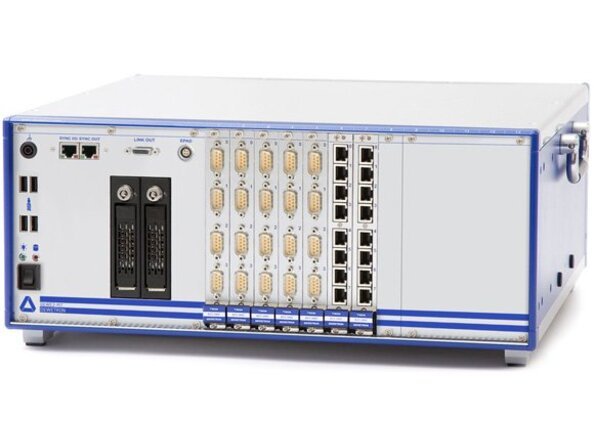

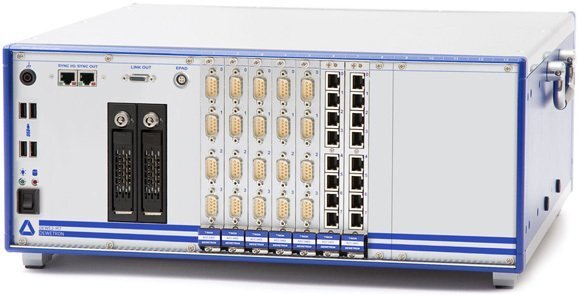

德維創機架安裝數據采集系統DEWE2-M7

產品特點：

支持7個TRION?模塊的插槽

交流電源供電

HDD硬盤用于數據存儲，80mb /s

SSD硬盤用于操作系統和軟件

所有連接端子都在前面

連接性和可擴展性

SYNC-CLOCK?同步所有信號源:

TRION?模塊

攝像機

FlexRay接口

全球定位系統(GPS)

可擴展性

DEWE2前端機箱(用于更多TRION?插槽的場景)

CPAD/EPAD(用于靜態信號低采樣輸入)

軟件

DEWE2-M7可以在OXYGEN測量軟件的配合下充分發揮其潛力。

DEWETRON測量軟件OXYGEN的界面

Trion?模塊選擇指南

選擇不同的多通道TRION?模塊。用戶可交換模塊在每個通道上提供模擬轉換。

型號	通道	采樣率 [kS/s] / [bit]	傳感器供電	電壓輸入	Others
TRION-2402-MULTI	4/8 ISO	204 / 24	0-24 V	±100	CAN, TEDS
TRION-1820-MULTI	4 ISO	2000/24	0-24 V	±100	CAN, CNT, TEDS
TRION-1820-POWER-4	4 U + 4 I	2000 / 18	+9 V	1000 VRMS	Exchangeable current modules (20A, 2A, 0.2A, 5V)
TRION-1600-dLV	16 or 32	20	5 V, 12 V	±5 / ±10	2x counter, CAN-bus, 8x DI, 4x DO, RS485, 2x alarm out
TRION-1603-LV-6-L1B	6 ISO	250 / 16	1-28 V	±100	TEDS
TRION-1603-LV-6-BNC	6 ISO	250 / 16	-	±100
TRION-1620-LV-6-L1B	6 ISO	2000 / 24	1-28 V	±100	TEDS
TRION-1620-ACC	6 ISO	2000 / 24	4 / 8 mA	±100	Tacho
TRION-1802-dLV	16 or 32	200 / 100	5 V , 12 V	±5 / ±10	2x counter, CAN-bus, 8x DI, 4x DO, RS485, 2x alarm out
TRION-2402-dACC	6/8 DIFF	204 / 24	0.1-24 mA	±100	Tacho, TEDS
TRION-2402-dSTG	6/8 DIFF	204 / 24	0-13 V	±10	TEDS
TRION-2402-V	4/8 ISO	204 / 24		±1000
TRION-BASE	16 DI(O) + 2 CNT	2000 / -	5 V, 12 V		DIO, IRIG-B DC, Counter
TRION-TIMING-V3	8 DIO + 1 CNT	2000 / -	5 V, 12 V		DIO, IRIG full, GPS 1Hz, Counter
TRION-CNT	6 ISO	204 / -	5 V, 12 V		Counter
TRION-CAN	2/4 ISO	1000 kBit/s	5 V, 12 V		CAN
TRION-DI-48	48 ISO	3000 / -	5 V		Digital Input
TRION-VGPS-20-100-V3	8 DIO + 1 CNT	2000 / -	5 V, 12 V		DIO, Counter, GPS 100Hz

CPAD / EPAD模塊選擇指南

連接外部，多通道模塊，整合模擬信號調理和A/D轉換器在一個極端堅固的盒子，可以菊花鏈?zhǔn)竭B接。

型號	通道	采樣率[kS/s] / [bit]	接口	電壓量程 [V]
CPAD3-V8	8 ISO	100 / 20	CAN 2.0B	± 50
CPAD3-TH8	8 ISO	100 / 20	CAN 2.0B
CPAD2-V8	8 ISO	12 / 24	CAN 2.0B	± 50
CPAD2-TH8	8 ISO	12 / 24	CAN 2.0B
CPAD2-RTD8	8 ISO	12 / 24	CAN 2.0B
CPAD2-LA8	8 ISO	12 / 24	CAN 2.0B
EPAD2-V8	8 ISO	12 / 24	RS-485	± 50
EPAD2-TH8	8 ISO	12 / 24	RS-485
EPAD2-RTD8	8 ISO	12 / 24	RS-485
EPAD2-LA8	8 ISO	12 / 24	RS-485
