德維創高速TRION?/TRION 3?功率測試模塊

用于四相功率分析的TRION3和TRION系列的高速功率模塊是用戶可自由更換的信號調理模塊，在每個通道上提供獨立的A/D轉換，可達10MS /s采樣。由于獨特的模塊化設計，多達8個通道可以配備不同的可更換的子模塊，用于直流或電壓測量。任何基于TRION(3)功率模塊的數據采集系統都可以成為功率分析儀。

產品特色

所有模擬輸入同步采樣

每個通道具有獨立的ADC可達10MS/s

18位的高分辨率，具有抗混疊濾波器

高電壓、電流直接輸入

2種功率模塊類型

共有2種功率模塊類型：

Trion-1820-power功率模塊可用于任意一臺DEWETRON的DEWE2和DEWE3系列儀器。

Trion3-1810M-power只能用在我們的DEWE3系列上以發揮它的性能。

完美的同步性助力同步采集

高速功率模塊將同步采樣，18位ADC技術與DEWETRON先進的信號調理技術結合在一起——將一個功率模塊直接插入您的DEWETRON儀器中。

Trion?/TRION 3?模塊為了同步地記錄許多不同的數據源，提供了時間戳。

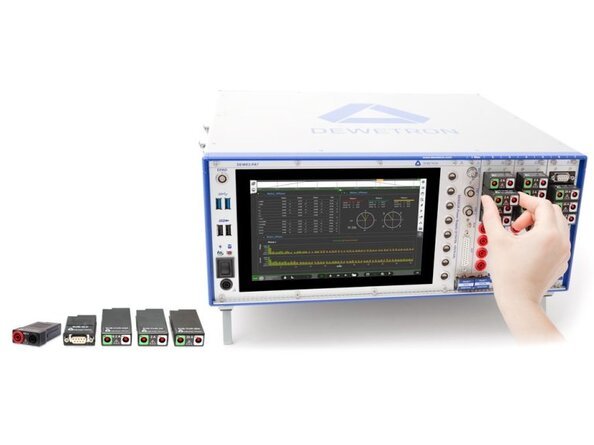

即插即用的功率模塊

選擇您的功率模塊，將它插入DEWE2/DEWE3系列機箱，打開電源就可以開始工作

一旦軟件啟動，所有功率模塊都會被自動識別并配置。

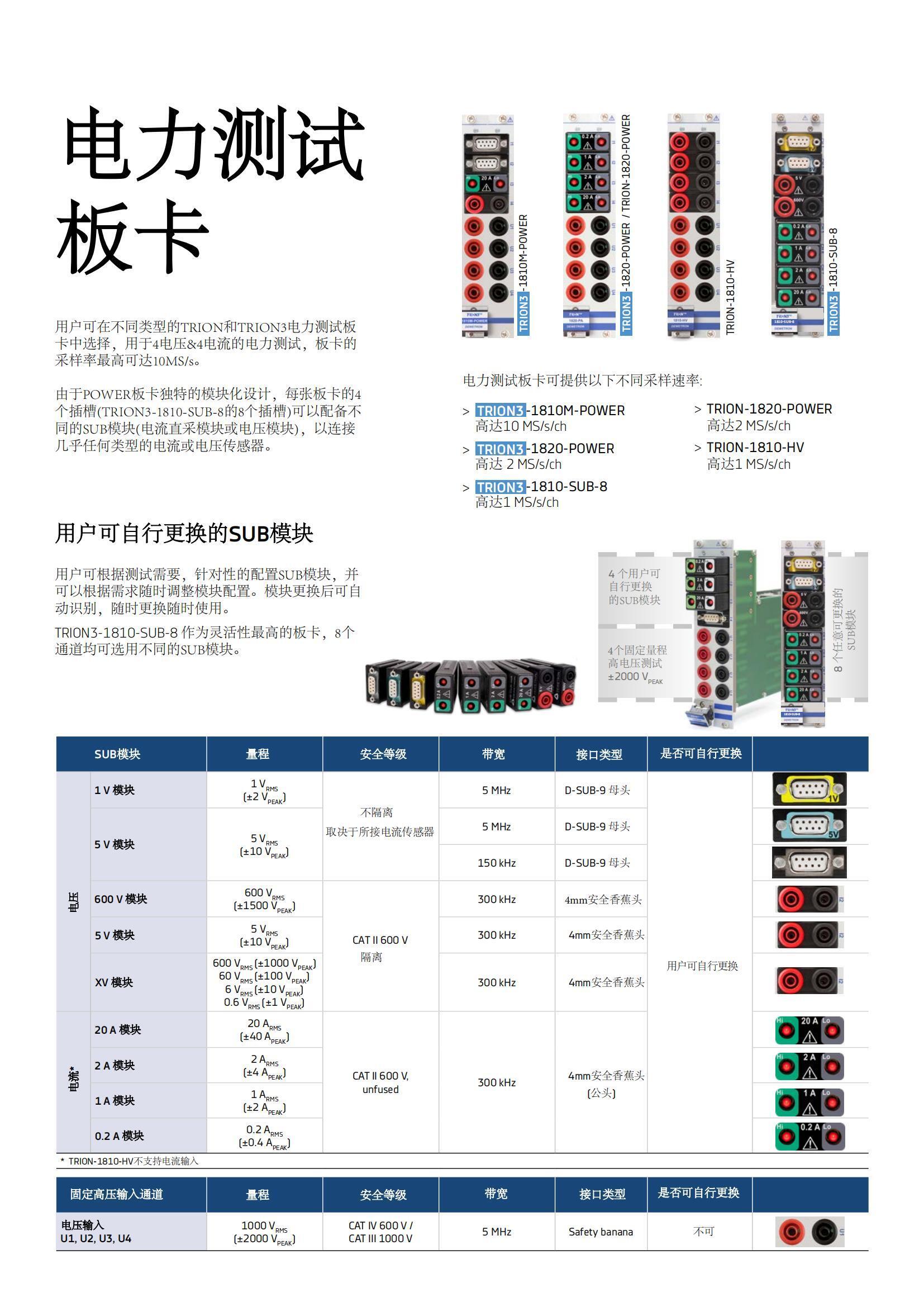

德維創功率測試模塊

型號		通道	采樣率	分辨率	接口類型
TRION3 -1810M-POWER		8 (4U/4I)	10 MS/s	18-bit	固定: 4 x 香蕉頭 CAT III 1000 V – 可更換: 4 x Sub-Modules
TRION3 -1820-POWER		8 (4U/4I)	2 MS/s	24-bit	固定: 4 x 香蕉頭 CAT III 1000 V – 可更換: 4 x Sub-Modules
TRION-1820-POWER		8 (4U/4I)	2 MS/s	18-bit	固定: 4 x 香蕉頭 CAT III 1000 V – 可更換: 4 x Sub-Modules
TRION-1810-HV		8 (4U/4I)	1 MS/s	24-bit	固定: 4 x 香蕉頭 CAT III 1000 V – 可更換: 4 x Sub-Modules
TRION3 -1810-SUB-8		8	1 MS/s	18-bit	固定: 0 – 可更換: 8 x Sub-Modules

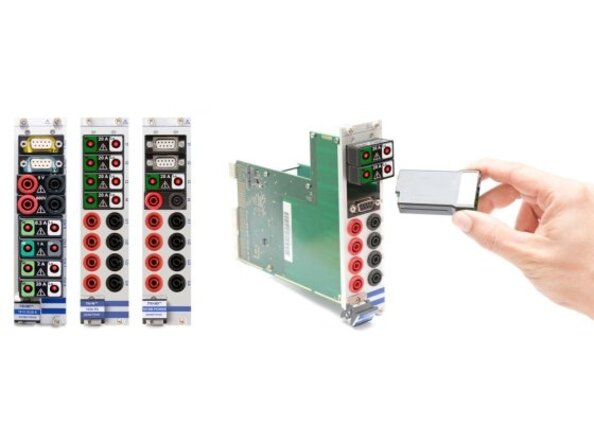

用戶可更換的板卡子模塊，方便適應不同的電壓電流輸入類型，即插即用，校準數據存儲識別。

功率子模塊可選型號

	型號	圖片	量程	安全等級	帶寬	接口
電流輸入子模塊 (直接或傳感器)
	20 A module TRION-POWER-SUB-CUR-20A-1B		20 ARMS (±40 APEAK)	CAT II 600 V, unfused	300 kHz	Safety banana (male)
	2 A module TRION-POWER-SUB-CUR-2A-1B		2 ARMS (±4 APEAK)	CAT II 600 V, unfused	300 kHz	Safety banana (male)
	1 A module TRION-POWER-SUB-CUR-1A-1B		1 ARMS (±2 APEAK)	CAT II 600 V, unfused	300 kHz	Safety banana (male)
	0.2 A module TRION-POWER-SUB-CUR-02A-1B		0.2 ARMS (±0.4 APEAK)	CAT II 600 V, unfused	300 kHz	Safety banana (male)
	Seamless auto-range module TRION-SUB-XA		COMING SOON			Safety banana (male)
電壓輸入子模塊
	1 V module TRION-POWER-SUB-dLV-1V		1 VRMS (±2 VPEAK)	非隔離，取決于電流傳感器	5 MHz	D-SUB-9 socket
	5 V module TRION-POWER-SUB-dLV-5V		5 VRMS (±10 VPEAK)	5 MHz	D-SUB-9 socket
	Clamp input module TRION-POWER-SUB-dLV-1		5 VRMS (±10 VPEAK)	150 kHz	D-SUB-9 socket
	600 V module TRION-SUB-600V		600 VRMS (±1500 VPEAK)	CAT II 600 V, 電氣隔離	300 kHz	Safety banana
	5 V module TRION-SUB-5V		5 VRMS (±10 VPEAK)	CAT II 600 V, 電氣隔離	300 kHz	Safety banana
	Seamless auto-range module TRION-SUB-XV		COMING SOON			Safety banana

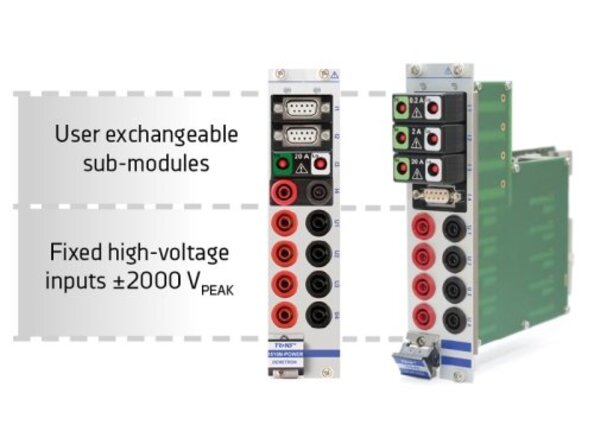

固定的高壓輸入

每個功率測試板卡上的四個通道支持±2000 V_PEAK的高壓輸入，其它四個通道可以根據用戶需求選擇自定義的子模塊。例外的是 TRION3-1810-SUB-8 module，它支持8個通道的完全自定義，可以自由搭配功率子模塊，是德維創產品中非常靈活的功率模塊。

固定高壓輸入		量程	安全等級	帶寬	接口	可更換
電壓輸入  U1, U2,  U3, U4		1000 V (±2000 VPEAK)	CAT IV 600 V / CAT III 1000 V	5 MHz	香蕉頭	否
