各種電流傳感器和轉速、角度傳感器

德維創DEWETRON為電流測量提供多種解決方案，從簡單的分流器到電流鉗和高精度零通量傳感器。有純交流電流的版本不需要任何電源，也有直流和交流電流的版本，可以從DEWETRON儀器提供。請看下面的表格。

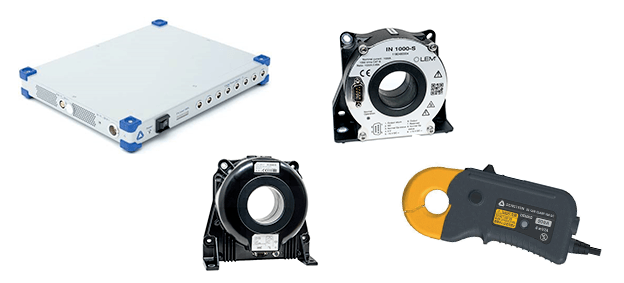

電流傳感器

電流鉗 (AC/DC)	電流 [A]	變比 [mV/A]	帶寬 [kHz]	精度 [%]	內徑 [mm]	推薦模塊
SE-CUR-CLAMP-20-DC	20	100	1000	0.3	20	TRION(3)-18xx-POWER-4 + SUB-dLV
SE-CUR-CLAMP-200-DC	200	10	500	0.3	20	TRION(3)-18xx-POWER-4 + SUB-dLV

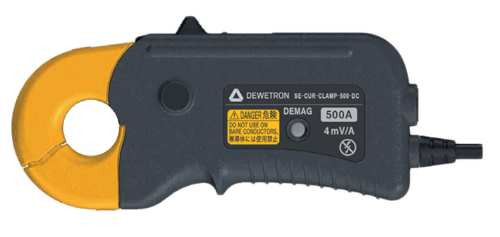

SE-CUR-CLAMP-500-DC	500	4	200	0.3	20	TRION(3)-18xx-POWER-4 + SUB-dLV

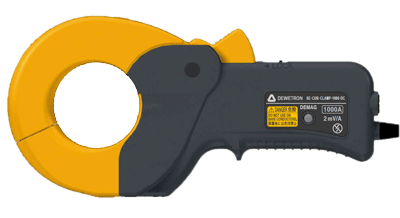

SE-CUR-CLAMP-1000-DC-S	1000	2	20	0.3	50	TRION(3)-18xx-POWER-4 + SUB-dLV

Supply voltage: ±15 V

互感器  (AC/DC)	電流  [A]	變比 [A/A]	帶寬 [kHz]	精度 [%]	內徑 [mm]	推薦模塊
CT-100	100	500	2000	0.002	28	TRION(3)-18xx-POWER-4 + SUB-CUR-02A
CT-200	200	1000	1100	0.001	28	TRION(3)-18xx-POWER-4 + SUB-CUR-02A
CT-400	400	1500	800	0.0008	28	TRION(3)-18xx-POWER-4 + SUB-CUR-1A
CT-500	500	750	520	0.00115	38	TRION(3)-18xx-POWER-4 + SUB-CUR-1A
CT-1000	1000	1500	440	0.0012	38	TRION(3)-18xx-POWER-4 + SUB-CUR-1A
CT-2000	2000	2000	140	0.0012	70	TRION(3)-18xx-POWER-4 + SUB-CUR-1A

Supply voltage: ±15 V

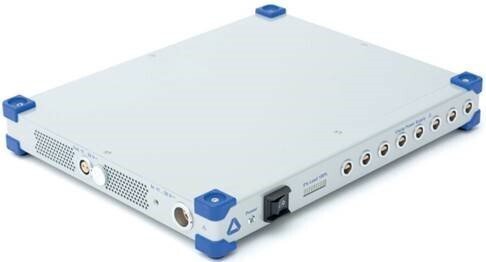

DW2-CLAMP-DC-POWER-8

您需要將更多的電流傳感器連接到DEWE3-A4或DEWE3-M4?使用DW2-CLAMP-DC-POWER-8供電箱可連接多達8個電流鉗到DEWE3-A4/DEWE3-M4/DEWE2數采系統。

該供電箱帶有一個集成電源，可提供多達8個電流鉗(±15 V / +9 V)，以及一個儀器的電源連接適配器(11至32 VDC)。

轉速和角度傳感器

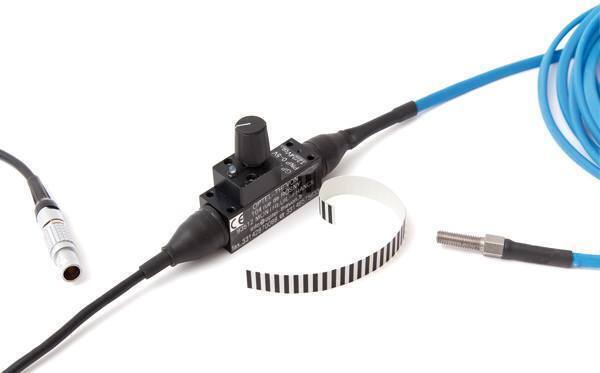

磁帶傳感器

光學磁帶傳感器SE-TAPE-01是一種速度和角度傳感器，它使用黑白磁帶連接到旋轉部件上。反射被轉換成帶寬為100千赫的TTL信號。

脈沖頻率:100000脈沖/秒

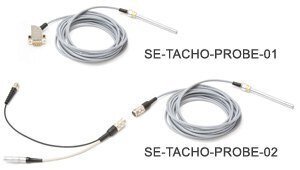

轉速計探頭

這些傳感器是轉速和角度傳感器，傳感器發出的光被物體反射并被光電晶體管接收，轉速和角度信息由軟件處理，該傳感器的輸出是模擬電壓信號。

脈沖頻率:10 ~ 15000脈沖/秒

2種可選:DB-9連接器(PROBE-01)或BNC和Lemo連接器(PROBE-02)
