      模塊化輸入板卡TRION3-1810-SUB-8


      產品描述：德維創DEWETRON自定義輸入板卡TRION3-1810-SUB-8產品特點：模塊化電壓電流輸入端子采樣率：1MS/s產品參數：TRION3-1810-SUB-8技術細節輸入通道可插 8路模塊化的電 ...


      服務熱線:15021562539

          立即咨詢

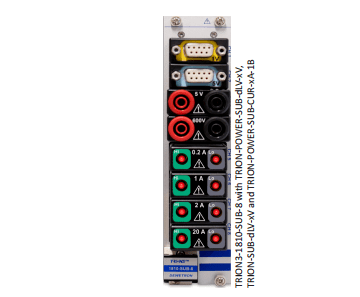

      德維創DEWETRON自定義輸入板卡TRION3-1810-SUB-8

      產品特點：

      模塊化電壓電流輸入端子
      采樣率：1MS/s

      產品參數：

      TRION3-1810-SUB-8技術細節
      輸入通道可插 8路模塊化的電壓電流端子
      采樣率Up to 1 MS/s
      輸入通道參數For detailed information about the input specifications refer to TRION sub-modules in the TRION(3) series modules technical refer-ence  manual.
      通道相位延遲
      (電壓-電壓, 電流-電流, 電壓-電流)
      		<250ns(0.1°@1kHz,0.005°@50Hz)
      主板相位延遲

         - 相同板子

         - 不同板子      		<250ns(0.1°@1kHz,0.005°@50Hz)

      ±1 sample or0.2°@1kHz(whichever is higher)
      低通濾波(-3 dB,數字模擬混合)

         - Filter order and characteristics      		100 Hz to 1 MHz可自己設置或關閉

      2nd, 4th, 6th, 8th Bessel or Butterworth

      濾波延遲補償
      15 μs 自動延遲補償針對選中的模塊:

         - 2nd orderfilter 15 kHzto 1MHz

         - 4th order filter 30 kHz to 1MHz

         - 6th order filter 60 kHz to 1 MHz
      主板緩存512  MB
      功耗

      - 接傳感器時      		Typ.8 W,max. 10 W

      Max.15   W
      總的傳感器供電

        -帶 TRION-POWER-SUB-dLV-xV 模塊
      +9V:200mA
      /-9V:200 mA

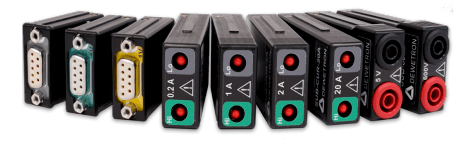

      可選輸入模塊



      類型量程帶寬電氣隔離
      TRION-SUB-600V600 V RMS(±1500V PEAK）300 kHzYes
      TRION-SUB-5V 5 V rms  (±10Vpeak）

      		300 kHzYes
      TRION-SUB-XV600 VRMS
      60 VRMS
      6 VRMS
      0.6RMS      		    (±1000VPEAK）
          (±100VPEAK）
         （±10VPEAK）
           (±1VPEAK）

      		300 kHzYes
      TRION-POWER-SUB-CUR-20A-1B     20 A RMS   (±40 A  PEAK）              300 kHzYes
      TRION-POWER-SUB-CUR-2A-1B 2 A RMS   (±4  A.PEAK）   300 kHzYes
      TRION-POWER-SUB-CUR-1A-1B1 ARMS (±2 A PEAK）300 kHzYes
      TRION-POWER-SUB-CUR-02A-1B 0.2 ARMS     (±0.4 A PEAK）300 kHzYes
      TRION-POWER-SUB-dLV-5V5 V RMS   (±10 V  PEAK） 5 MHzNo
      TRION-POWER-SUB-dLV-1V1V RMS   (±2 V  PEAK）        5 MHzNo
