      數字量輸入輸出板卡TRION-BASE


      產品描述：德維創DEWETRON數字量輸入輸出板卡模塊TRION-BASE產品特點：計數器，DIO和同步模塊計數器通道:2個高級計數器數字I/O: 8 DIO和8 DI可同步：- IRIG code B- DC ...


      服務熱線:15021562539

          立即咨詢

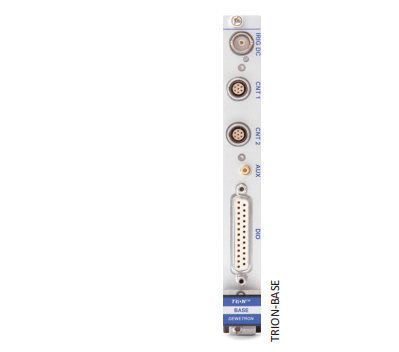

      德維創DEWETRON數字量輸入輸出板卡模塊TRION-BASE


      產品特點：

      計數器，DIO和同步模塊
      計數器通道:2個高級計數器
      數字I/O: 8 DIO和8 DI
      可同步：
      - IRIG code B
      - DC I/O
      附加功能:1個AUX插座(默認設置為相機觸發)

      產品參數：

      TRION-BASE 技術參數
      數字 l/O指標
      通道數8   DIO+8DI
      輸入兼容性CMOS/TTL;100 kΩ pull up
      輸兼容性TTL, 20 mA
      過壓保護±30 Vc,50 VEAk(100 ms)
      傳感器供電5V(600   mA)and   12V(600   mA)
      接口D-SUB-25  socket
      D-SUB-25 Sync OUT 指標
      功能Acquisition clock and trigger output

      (can be used to sync two systems/enclosures)
      輸入兼容性LVTTL
      輸出兼容性LVTTL, 10 mA
      過壓保護±20 V
              DC
      計數器指標
      通道數2 advanced counter or 6 digitalinputs

      計數器模式

         -  Waveform  timing

         -  Sensor  modes

         - Event counting      		Period, frequency, pulse width duty cycle and edge separation

      Encoder(angle and linear)

      Basic event counting, gated counting, up/down counting and encoder mode
      (X1,X2 and X4)
      輸入兼容性CMOS/TTL
      計數器分辨率32-bit
      計數器時間基準80  MHz
      時間基準精度Within DEWE2 systemTyp.10 ppm; max. 50 ppm
      Within DEWE3 systemTyp.2 ppm; max. 10 ppm
      最大輸入頻率10   MHz
      過壓保護±30  Vc,50VEA(100  ms)
      傳感器供電5 V(600 mA) and 12V(600 mA)
      接口LEMO  1B.307
      AUX 指標
      功能Camera trigger, trigger input/output, acquisition clock and programmable
      clock output
      輸入兼容性LVTTL
      輸出兼容性LVTTL, 10 mA
      過壓保護±20 V
      接口SMB  socket
      Timing指標
      輸入源IRIG code B,DC
      輸出信號IRIG code B,DC
      Input 指標

         - 兼容性(DC code)

         -  阻抗


      DC level shift TTL/CMOS compatible

      20 kQ
      Output 指標

         - 兼容性 (DC code)


      TTL,20  mA
      調整范圍±150 ppm
      時鐘 acc.IRIG lockedWithout drift
      時鐘 acc.IRIG unlocked<1  ppm
      絕緣電壓350V
      接口BNC socket
      通用指標
      功耗5  W
      溫度范圍0-50℃
      重量Approx.240  g
