      系統時鐘同步板卡TRION-TIMING-V3


      產品描述：德維創DEWETRON系統時鐘同步板卡模塊TRION-TIMING-V3產品特點：系統時鐘和同步模塊PTP / IEEE 1588GPS、GLONASSIRIGPPS8 × DIO, 1 × coun ...


      服務熱線:15021562539

          立即咨詢

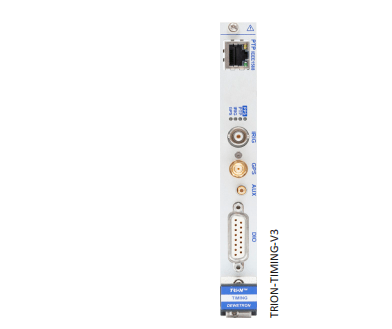

      德維創DEWETRON系統時鐘同步板卡模塊TRION-TIMING-V3


      產品特點：

      系統時鐘和同步模塊
      PTP / IEEE 1588
      GPS、GLONASS
      IRIG
      PPS
      8 × DIO, 1 × counter, 1 × AUX

      產品參數：

      TRION-TIMING-V3 技術指標
      同步輸入模式PTP/IEEE 1588,GPS IRIG PPS (pulse per second)
      特點1 programable frequency output(10 to1000000 Hz)
      1 advanced counter input
      8 digital l/O
      PTP/IEEE 1588
      IP  模式Multicast
      協議UDP/IPv4;   ETH
      延時機制End to End; Peer to Peer
      IP-Address方式DHCP
      RJ-45 以太網10/100 Mbit Ethernet connection; only for synchronization, no data trans-
      fer possible.
      可編程的修正限值10 ns to 500 ms
      GPS 技術指標
      兼容GNSS信號GPS/SBAS     L1,GLONASS
      通道數35
      PPS 精度100 ns
      刷新率1 Hz,5 Hz,10 Hz
      位置精度(horizontal CEP)

         - Autonomous

         - Differential

         -  Velocity


      1.5 m

      1.0 m

      0.1 m/s
      速度限值500  m/s
       GPS輸入接口SMA for GPS antenna
      IRIG輸入指標
      兼容的 codesIRIG code A or B; AM or DC
      兼容性 (AM code)0.5 Vp-p to 10 Vp-p
      Ratio  (AM)3:1±10 %
      兼容性(DC  code)DClevelshift (edge detection); TTL/CMOS compatible
      Low:<1.5 VHigh:>3.5 V
      阻抗20  kQ
      絕緣電壓350 V
      接口BNC
      Digital l/O指標
      通道數8
      兼容性CMOS/TTL
      Low:<0.8VHigh:>2.0V
      兼容性 (output)TTL, 20 mA
      過壓保護

         -   Input   mode

         -    Output  mode


      ±30  Vc

      -0.5 to+5.5 V; short circuit protected
      接口D-SUB-15  socket
      計數器指標
      通道數1 advanced counter or 3 digitalinputs
      計數模式Event countingBasic event counting, gated counting, up/down counting and encoder mode
      (X1,X2 and X4)
      Waveform timingPeriod, frequency, pulse width, duty cycle and edge separation
      Sensor modesEncoder(angle and linear), gear tooth with/without zero, gear tooth with
      missing/double teeth
      輸入信號兼容性CMOS/TTL
      計數器分辨率32-bit
      計數器時基80  MHz
      時基精度Within DEWE2 systemTyp.10 ppm; max. 50 ppm
      Within DEWE3 systemTyp.2 ppm; max. 10 ppm
      最大輸入頻率10  MHz
      過壓保護±30V。c50 VpEAk(for 100 ms)
      傳感器供電5V(600   mA)and   12V(600   mA)
      接口On same D-SUB-15 socket as Digital l/O
      AUX 指標
      功能Camera trigger, trigger input/output, acquisition clock and programmable

      clock output
      兼容性 (input)LVTTL
      兼容性 (output)LVTTL,10   mA
      過壓保護±20 Voc
      接口SMB  socket
      一般指標
      功耗5  W
      溫度0-50   C
      重量Approx. 240 g
