      GPS位置速度位移板卡TRION-VGPS-20/100-V3


      產品描述：德維創GPS位置速度位移板卡模塊TRION-VGPS-20/100-V3產品特點：位置，速度和位移模塊20/ 100hz GPS接收器支持不同類型的GPS (SBAS)和GLONASS作為標準GPS或 ...


      服務熱線:15021562539

          立即咨詢

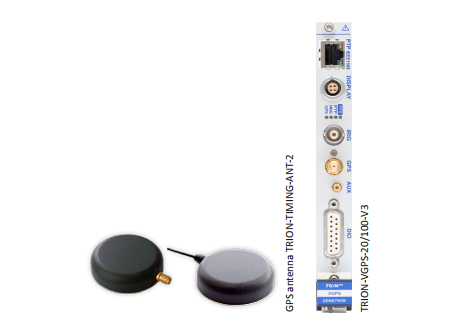

      德維創GPS位置速度位移板卡模塊TRION-VGPS-20/100-V3


      產品特點：

      位置，速度和位移模塊
      20/ 100hz GPS接收器
      支持不同類型的GPS (SBAS)和GLONASS作為標準
      GPS或IRIG定時，8 × DIO, 1 ×計數器，1 × AUX
      PTP / IEEE1588
      電氣隔離:350 VDC

      產品參數：

      TRION-VGPS-20/100-V3 技術指標
      GPS 指標
      支持的 GNSS 信號類型

         -      GPS

         -      SBAS

         -    GLONASS2)


      L1 C/A,L1C

      L1,L5

      L1C/A
      通道數555
      水平位置精度

         一   Single point L1

         一   Single point L1/L2

         一    SBAS      		1.5 m

      1.2 m

      60 cm
      刷新率

              TRION-VGPS-20-V3

              TRION-VGPS-100-V3      		20 Hz

      100 Hz
      Time to first fix

             - Cold start

             - Hot start4)


      <40 s (typical)

      <19 s(typical)
      信號中斷恢復

             -  L1

             - L2

      <0.5 s(typical)

      <1.0 s(typical)
      時間精度20 ns RMS
      Heading精度0.1°(typical)
      位移精度<0.03 m/s RMS
      位移限值515 m/s
      GPS天線Incl. (5 m cable); supports GPS L1, GLONASS G1,SBAS(WAAS,EGNOS, MSAS)
       GPS輸入接口SMA for GPS antenna
      PTP/IEEE  1588
      lP 模式Multicast
      協議UDP/IPv4;ETH
      延遲機制End-to-end, peer-to-peer
      IP address方法DHCP
      RJ-45 以太網10/100 Mbit Ethernet connection; only for synchronization, no data transfer

      possible.
      可編程修正限值10 ns to 500 ms
      IRIG input 指標
      兼容的codesIRIG code A or B; AM or DC
      兼容性(AM code)0.5 Vp-p to 10 Vp-p
      兼容性(DC  code)DC level shift (edge detection); TTL/CMOS compatible
      Low:<1.5 VHigh:>3.5V
      阻抗20 kΩ
      絕緣電壓350V DC
      接口BNC
      Digital l/O 指標
      通道數8
      兼容性 (input)CMOS/TTL,weak  pull-up  100  kQto+5  V
      Low:<0.8  V                             High:>2.0V
      兼容性 (output)TTL, 20 mA
      過壓保護

         -    Input mode

         -    Output  mode      		±30   V

      -0.5 to +5.5 V; short circuit protected
      接口D-SUB-15  socket
      Counter 指標
      通道數1 advanced counter or 3 digital inputs
      計數器模式Event countingBasic event counting, gated counting, up/down counting and encoder mode
      (X1,X2 and X4)
      Waveform timingPeriod, frequency, pulse width, duty cycle and edge separation
      Sensor modesEncoder(angle and linear), gear tooth with/without zero, gear tooth with miss-

      ing/double teeth
      輸入信號兼容性CMOS/TTL
      計數器分辨率32-bit
      計數器時基80  MHz
      時基精度Typical  10 ppm(DEWE2);2 ppm(DEWE3);(defined by the backplane)
      最大輸入頻率10  MHz
      過壓保護±30 Voc,50 Vpek(for100 ms)
      傳感器供電5V(600   mA)and   12V(600   mA)
      接口On same D-SUB-15 socket as Digitall/O
      AUX 指標
      功能Camera trigger, trigger input/output, acquisition clock and programmable clock

      output
      兼容性 (input)LVTTL
      兼容性 (output)LVTTL,10 mA
      過壓保護±20 VDC
      接口SMB socket
      一般指標
      功耗5 W
      溫度范圍0-50°℃
      重量Approx. 240g
