獨立信號調理

隔離通用信號放大器模塊DAQP-STG配合信號調理主機DEWE-30-x系列，搭建純粹的信號調理放大系統。

DAQP-STG隔離通用信號放大器模塊

單通道隔離信號放大器模塊DAQP-STG帶寬可達300KHz，1.8kVrms電氣隔離設計，RS485通訊接口支持快捷簡易設置，輸出標準±5 V調理信號，通用模擬信號輸入放大器

• 通道: 單通道隔離

• 帶寬: 300 kHz

• 傳感器供電: 0-12 V, 0-20 mA

• 電壓量程: ±10 V

• 電壓輸入: ±500 μV to ±10 V (up to ±200 V 使用MSI-BR-V-200)

• 應變片電橋: ±0.1 to ±1000 mV/V (@ 5 VDC 激勵)

• 壓阻計電橋: ±0.5 to ±10000 mV/mA (@ 1 mA 激勵)

• RTD: 熱電阻傳感器 (Pt100 to Pt2000), 9 檔電阻可調 (8 to 4000 Ω)

• 電阻: 25 mΩ to 100 kΩ

• IEPE: 恒流供電傳感器(加速計, 麥克風), 12 檔 ±100 mV to 10 V, (配合 MSI-BR-ACC)

• 熱電偶: TC type全量程 (配合 MSI-BR-TH-x)

• 電荷: Up to 50000 pC (配合 MSI2-CH-x)

• 其它: TEDS電子傳感器

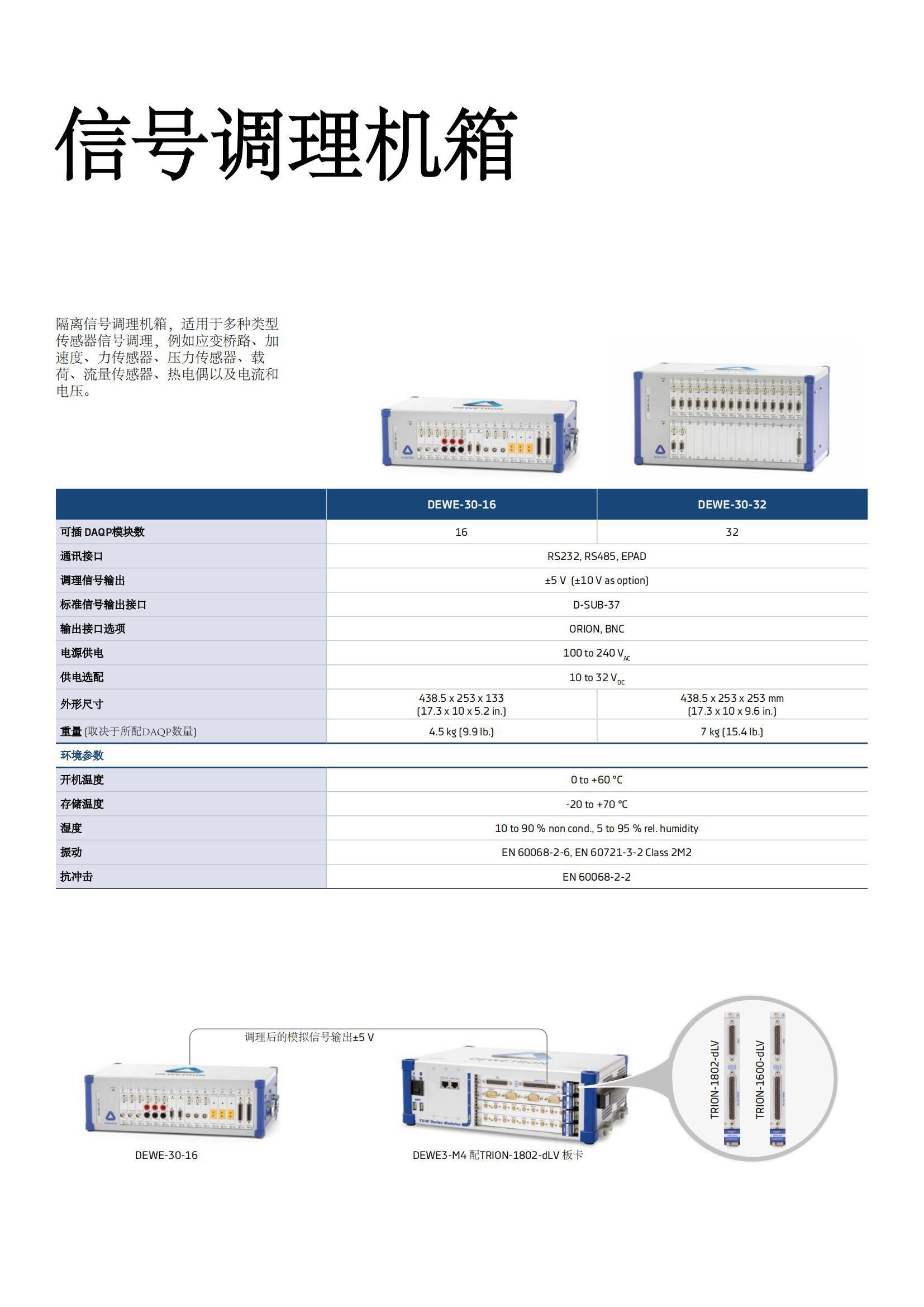

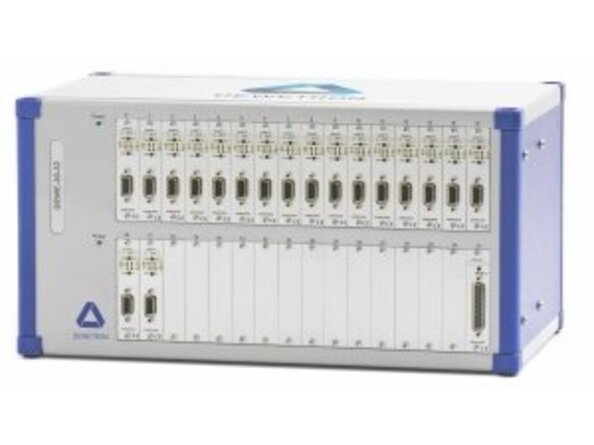

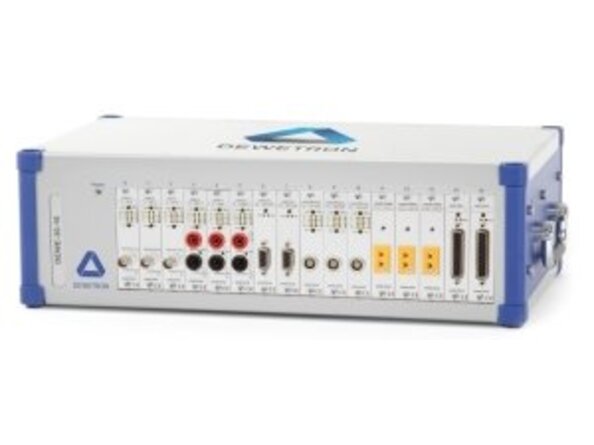

DEWE-30模塊化信號調理機箱

Dewe-30系列信號調理機箱適用于所有DEWETRON信號調理模塊，并在安裝DAQP動態隔離放大器時，在BNC插座或多引腳連接器上提供可選的±5V或±10V的調理信號輸出。多引腳連接器可與任何A/D板連接器相連接，使用高質量連接線纜使得模擬信號1：1復現。

產品亮點

獨立信號調理

現有記錄儀等設備的前端擴展

DEWETRON設備的通道擴展

多引腳連接器或BNC插座上可選的±5V或±10V輸出信號

臺式機和19寸機架安裝版本

調理輸出±5V或±10V信號

DEWE-30機箱連接準靜態PAD放大器

對于準靜態隔離放大器，數據通過RS485與DEWE-30機箱連接，當然也可以混合配置DAQP與PAD模塊。

已停產DAQP模塊列表

下列停產型號不推薦搭配新的測試系統，我們有更好的信號調理模塊TRION系列和DEWE3系列主機.
