德維創功率分析儀在光伏儲能逆變器充放電檢測中的應用

1. 光伏儲能逆變器變流器充放電檢測

同時測量逆變器或變流器輸入側的直流的電流與電壓以及輸出側的交流電流與電壓，準確評 估逆變器或變流器的充放電性能。

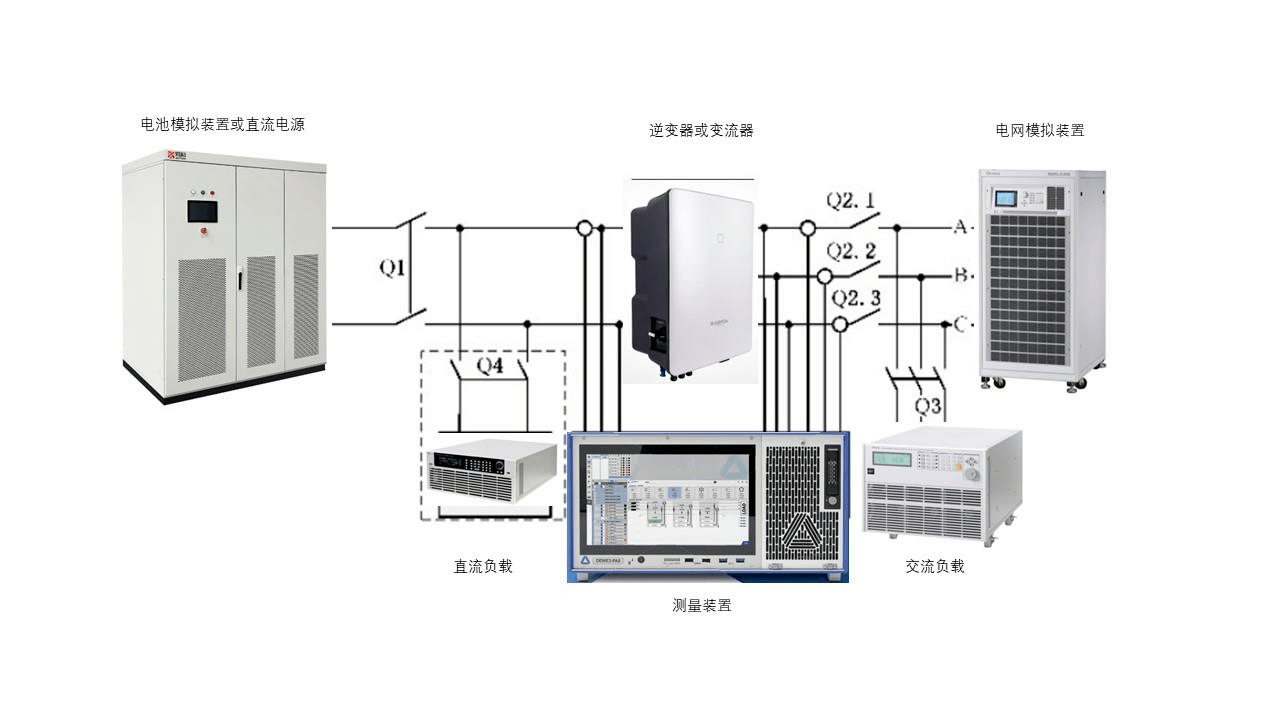

                                                                                                                                         充放電檢測回路

使用設備：

DEWE3-PA8

TRION3-1820-POWER-4

CT-1000

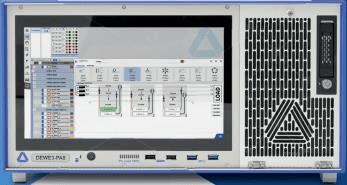

DEWE3-PA8 一體化式主機：

集成傳感器電源可為 8 個電流傳感器供電； 可加裝 4 張 TRION3-1820-POWER-4 功率采集卡進行 16 路電壓及 16 路電流測試； 高壓通道量程可達±2000Vpeak，電流通道量程可達 40Apeak； 測試精度：直流±0.02%*reading±0.02%*range；交流 0.5~1kHz：±0.03%*reading 無量程誤差； 無間隙存儲，無需示波器即可查看信號波形。 CT-1000：DC/AC 1000A，基本精度：<0.05%

測試內容：

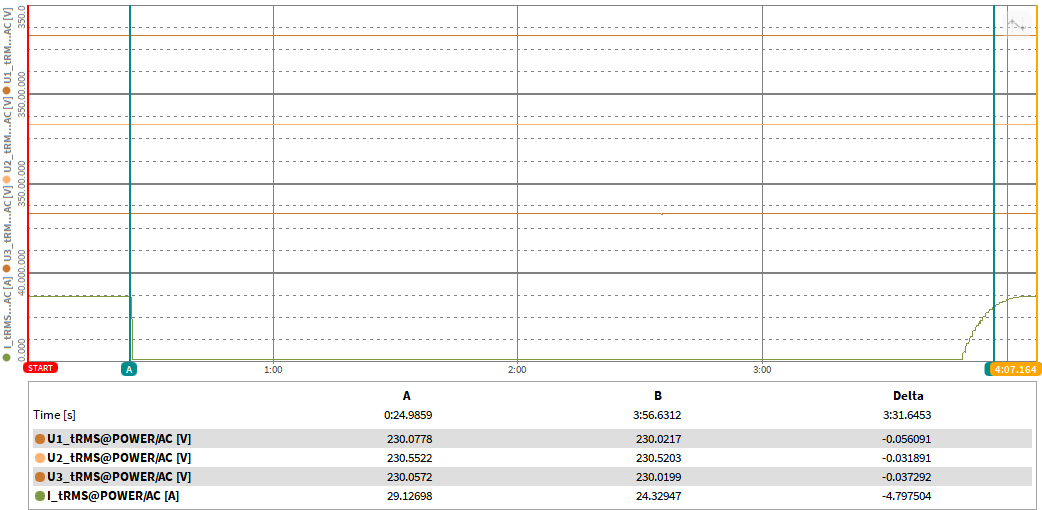

 1.1 充放電轉換時間檢測 利用 AB 光標計算充放電轉換時間。

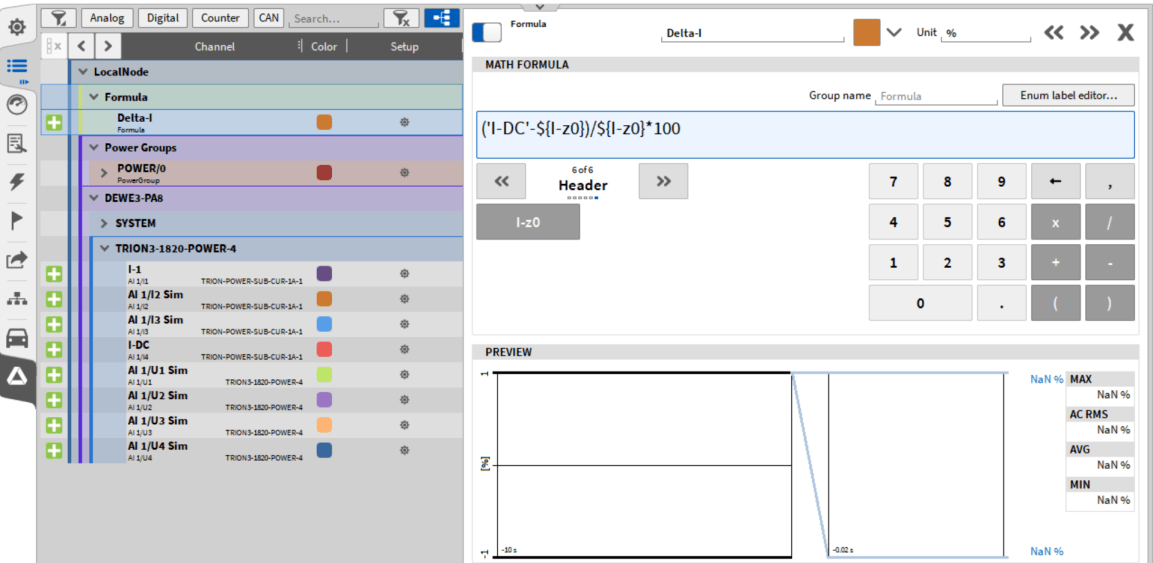

1.2 電流誤差、恒流充電穩流精度檢測 利用函數公式，直接計算直流電流誤差或恒流充電穩流精度。

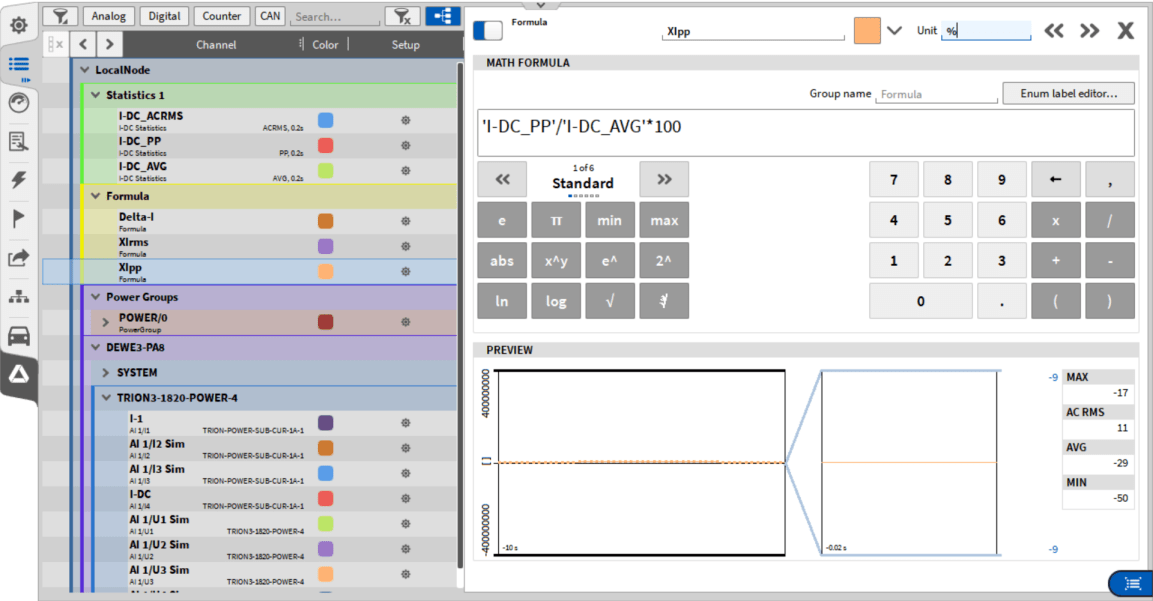

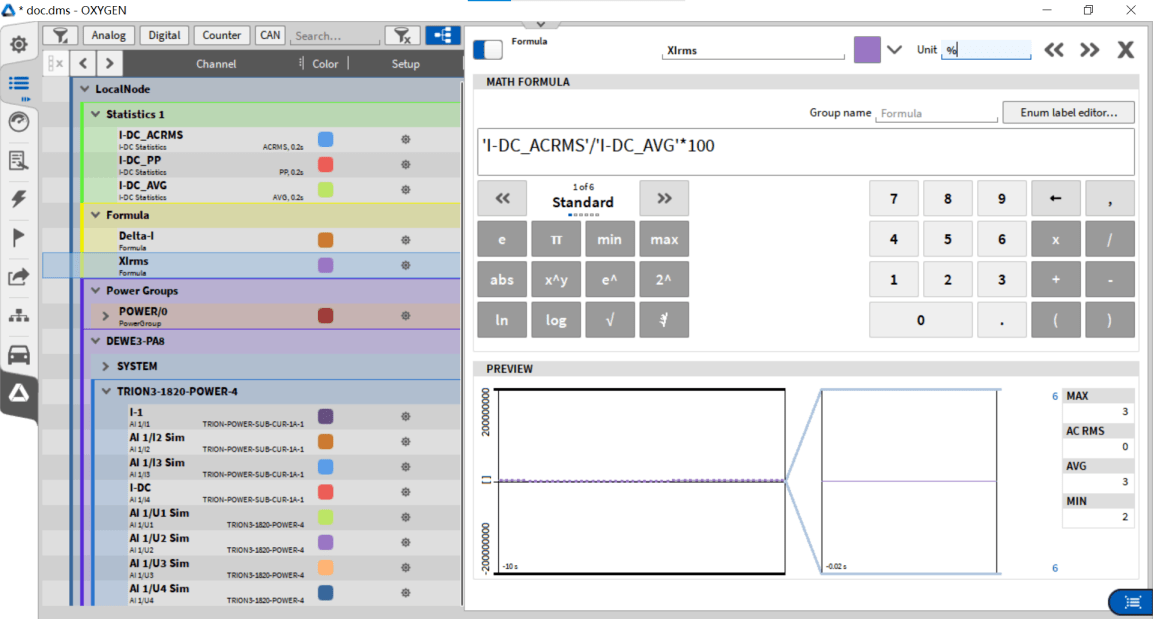

1.3 恒流充電電流紋波系數檢測 利用統計公式，可直接計算直流電壓的峰峰值以及濾除直流后的有效值，再利用函數公式計 算紋波有效值系數和峰值系數。

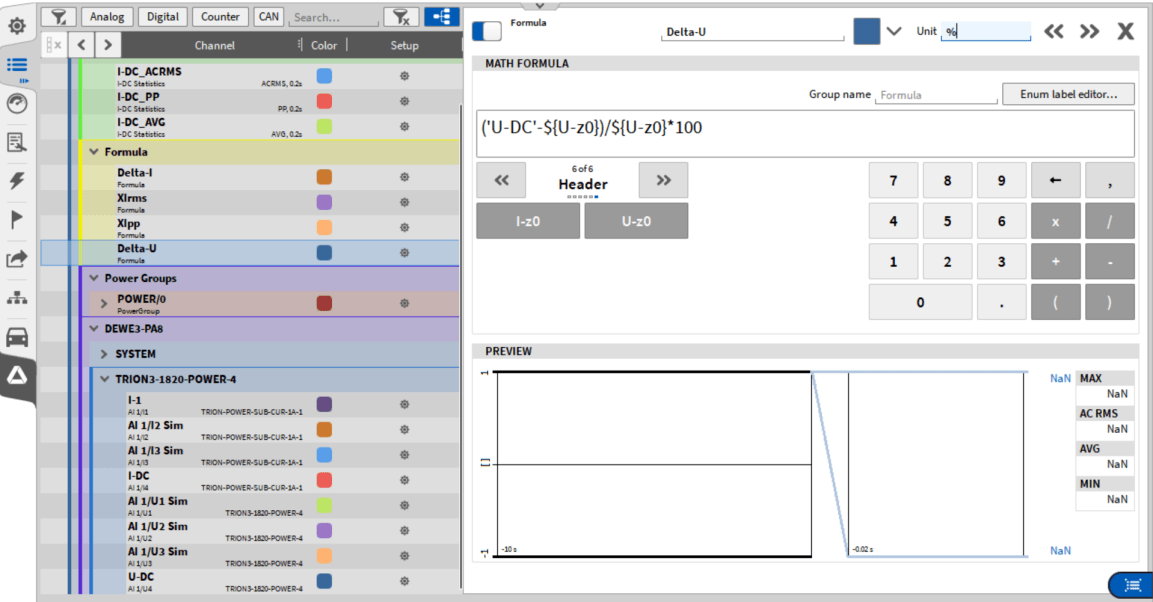

1.4 電壓誤差、恒壓充電穩壓精度檢測 利用函數公式，直接計算直流電壓誤差或恒壓充電穩壓精度。

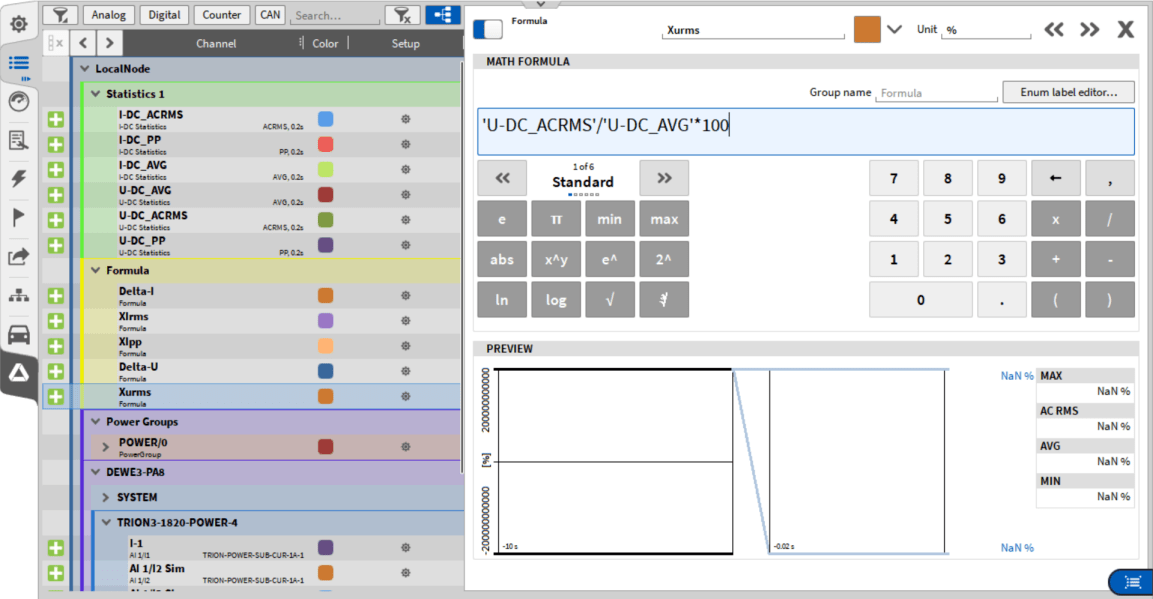

1.5 恒壓充電電壓紋波檢測利用統計公式，可直接計算直流電壓峰峰值以及濾除直流后的有效值，再利用函數公式計算 紋波有效值系數和峰值系數。
